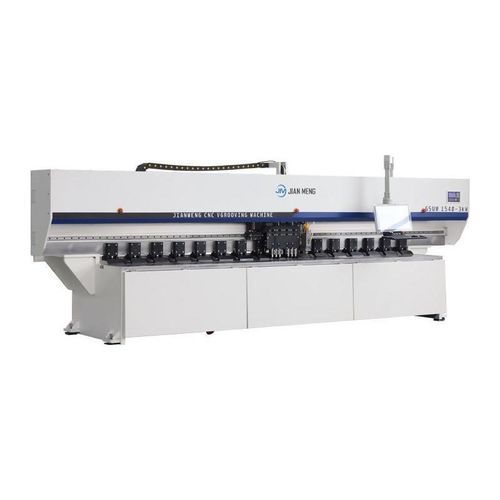

Шпунтовочный станок в форме V GSUM

ЧПУ

Обзор продукта

• Вертикальная и лазерная комбинированная машина Jianmeng с скоростью резки канавок до 120 м/мин и точностью повторяемости ± 0,02 мм совместима с различными пластинами, такими как нержавеющая сталь и алюминиевый сплав.
• Гидравлическая автоматическая система зажима, 21-дюймовый промышленный сенсорный экран с программированием в один клик, помогает в эффективной и точной предварительной гибке.

Вертикальная структура

• Вертикальная канавочная машина Jianmeng GSUM использует рамную конструкцию и рабочий стол из низколегированной высокопрочной конструкционной стали.
• Интегрированная нижняя пленка формируется за один раз и может обрабатываться на зеркальной пластине без следов.
• Вся машина закаляется в электрической печи для устранения сварочных напряжений и зажимается и формируется за один раз через импортный центр обработки с ЧПУ, чтобы обеспечить параллельность и перпендикулярность каждой монтажной поверхности.
• Обработка пескоструйной очисткой для обеспечения качества покрытия.
• Во время работы держатель ножа остается неподвижным, а плита перемещается подачей. Глубина канавки, расстояние между канавками и положение лазера точно контролируются, обеспечивая отличную общую жесткость, долговечность и стабильность.

Система ЧПУ

• Лазерная V-канавочная машина Jianmeng оснащена интеллектуальной системой ЧПУ, которая интегрирует интеллектуальные функции, такие как автоматический расчет расстояния между канавками, программирование в один клик, визуальное редактирование графики и симуляция гибки в реальном времени.
• Одновременно поддерживая лазерное устройство держателя ножа, она может бесшовно переключаться между механическим канавлением и лазерным режимом, настраивать мощность, скорость и путь лазера, удовлетворяя потребности лазерной маркировки и композитной резки.
• Эта система снижает переключение инструментов и ручное вмешательство, улучшает возможности интеграции нескольких процессов и помогает в высокоточной, эффективной и стабильной интеллектуальной обработке листового металла.

Планирование канавок + лазер

• Вертикальная лазерная композитная канавочная машина Jianmeng использует конструкцию с двойным держателем лезвий для достижения возвратно-поступательного канавления, полностью используя возвратную мощность.
• Каждый держатель ножа оснащен тремя ножами, равномерно распределяющими и уменьшающими деформацию заготовки.
• Интегрированное лазерное устройство, поддерживающее планирование канавок, резку пластин и лазерную резку в одном, одноразовое зажимание без вторичного позиционирования, точно и эффективно.

Поверхность рабочего стола

• Лазерная композитная канавочная машина Jianmeng GSUM использует рабочий стол из углеродистой инструментальной стали. После высокочастотной закалки твердость достигает 55-60HRC, что значительно выше, чем у нержавеющей стали, эффективно предотвращая царапины и деформацию.
• Обеспечивает плоскостность рабочего стола ≤± 0,03 мм, улучшая точность V-канавок и продлевая срок службы оборудования.
• Оснащена плотными прижимными ножками и гидравлической системой, зажимная сила стабильна и надежна.

Высокоточная передача

• Лазерная комбинированная V-канавочная машина Jianmeng оснащена полным сервомотором и планетарным редуктором, обеспечивающим высокий крутящий момент, высокую точность, низкое энергопотребление и быструю реакцию.
• Поперечная передача использует двойную направляющую структуру шлифовальных косозубых шестерен и высокоточных косозубых реек с регулировкой скорости переменной частоты, плавная и эффективная, достигает высокой скорости подачи и стабильной обработки, удовлетворяет различные требования к циклу обработки, значительно улучшая производительность.

Технические характеристики
Диапазон обработки листового металла (мм): 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
Толщина обрабатываемого листа (мм): 0.4-6.0
Минимальное расстояние между V-образной канавкой и краем (мм): 10
Плоскостность стола (мм): ±0.03
Максимальная скорость оси, параллельной оси X (м/мин): 120
Максимальная скорость оси, параллельной оси Y (м/мин): 60
Мощность основного сервомотора (кВт): 5.5
Точность повторного позиционирования (мм): 0.015
Размеры (мм): 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

Ключевые особенности / Технические характеристики

• Скорость резки канавок: до 120 м/мин
• Точность повторяемости: ± 0,02 мм
• Совместимость с нержавеющей сталью и алюминиевым сплавом
• Гидравлическая автоматическая система зажима
• 21-дюймовый промышленный сенсорный экран
• Рамная конструкция с рабочим столом из высокопрочной стали
• Конструкция с двойным держателем лезвий для возвратно-поступательного канавления
• Интегрированное лазерное устройство для планирования канавок, резки пластин и лазерной резки
• Рабочий стол из углеродистой инструментальной стали, твердость 55-60HRC
• Плоскостность стола: ≤± 0,03 мм
• Полный сервомотор и планетарный редуктор
• Двойная направляющая структура с шлифовальными косозубыми шестернями и высокоточными косозубыми рейками
• Регулировка скорости переменной частоты
• Диапазон обработки: до 1500×6000 мм
• Толщина обрабатываемого листа: 0.4-6.0 мм
• Минимальное расстояние между V-образной канавкой и краем: 10 мм
• Мощность основного сервомотора: 5.5 кВт
• Точность повторного позиционирования: 0.015 мм
• Размеры: до 7700×2600×2000 мм
