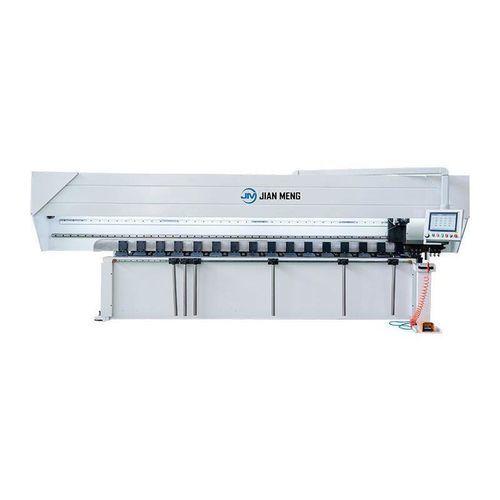

Автоматический шпунтовочный станок

в форме VЧПУ

Описание продукта
Вертикальная V-канавочная машина имеет скорость резки канавок до 120 м/мин и точность повторяемости ± 0,02 мм, совместима с различными пластинами, такими как нержавеющая сталь и алюминиевый сплав. Гидравлическая автоматическая система зажима, 15-дюймовый промышленный сенсорный экран с программированием одним кликом, помогает эффективной и точной предварительной обработке изгиба.

Вертикальная структура
Вертикальная V-резная машина принимает структуру рамы и низкосплавный, высокопрочный конструктивный стальной рабочий стол. Интегрированная нижняя пленка образуется в один раз и может быть обработана на зеркальной пластине, не оставляя никаких следов; Вся машина закалена в электрической печи для устранения сварочного напряжения, и зажимается и формируется в одном ходе через импортированный центр обработки ЧПУ, чтобы обеспечить, чтобы каждая поверхность установки была параллельной и перпендикулярной; Пескоструйная обработка обеспечивает качество покрытия; Во время работы держатель ножа остается неподвижным, а доска приводится в движение кормом. Глубина и расстояние канавки точно контролируются, что приводит к отличной общей жесткости, долговечности и стабильности.

Система ЧПУ
Вертикальная V-канавочная машина оснащена интеллектуальной системой ЧПУ, которая может автоматически рассчитывать расстояние канавок на основе требований к размеру и внутреннему и внешнему диаметру листа, обеспечивая точное позиционирование; Программирование цикла одним кликом сокращает время программирования на 80%; Визуальное графическое редактирование, поддержка рукописи и импортного дизайна; Моделирование эффекта изгибания в режиме реального времени, избежание вводных ошибок, уменьшение отходов материалов и достижение эффективного и стабильного производства.

Держатель лезвия сплава
Вертикальная V-резальная машина принимает интегрированный держатель инструмента и полностью автоматическую систему самосмазки. Держатель инструмента движется вверх и вниз синхронно для смазки, эффективно уменьшая потери трения и продлевая срок службы; Уникальная конструкция распределения трех лезвий, равномерно распределяя количество резки, уменьшая деформацию детали; Опциональное устройство микроохлаждения может еще больше продлить срок службы инструмента и снизить производственные затраты; Универсальный интерфейс зажима инструмента поддерживает обмен белыми стальными инструментами и сплавными инструментами, удовлетворяя различные потребности в обработке и помогая в высокоточном, эффективном и стабильном производстве.

Поверхность рабочего стола
Вертикальная канавка машина принимает углеродный инструментальный стальной рабочий стол. После высокочастотного тушения твердость достигает 55-60HRC, намного выше, чем нержавеющая сталь, эффективно предотвращая царапины и деформацию, обеспечивая плоскость рабочего стола ≤± 0,03 мм, улучшая точность V-канавки и продлевая срок службы оборудования. Оснащены плотными ногами давления и гидравлической системой, сила зажима стабильна и надежна.

Высокоточная передача
Вертикальная V-резающая машина оснащена полным серводвигателем и планетарной коробкой передач, которая обеспечивает высокий крутящий момент, высокую точность, низкое потребление энергии и быструю реакцию; Передача перекрестного луча принимает двойную направляющую рельсовую структуру шлифовых спиральных передач и высокоточных спиральных стоек, с стабильным и эффективным регулированием скорости переменной частоты, достижением высокоскоростной подачи чипов и стабильной обработки и удовлетворением различных потребностей в обработке, значительно улучшая эффективность производства.

Технические характеристики

• Диапазон обработки листа (мм): 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
• Толщина обрабатываемого листа (мм): 0.4-6.0
• Расстояние между V-образной канавкой и краем Min (мм): 10
• Плоскость стола (мм): ±0.03
• Максимальная скорость оси параллельно оси Х (м/мин): 120
• Максимальная скорость оси параллельно оси Y (м/мин): 60
• Мощность основного серводвигателя (кВт): 5.5
• Повторяемая точность позиционирования (мм): 0.015
• Размеры (мм): 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

Характеристики / спецификации

• Скорость резки канавок до 120 м/мин
• Точность повторяемости ± 0,02 мм
• Гидравлическая автоматическая система зажима
• 15-дюймовый промышленный сенсорный экран
• Интеллектуальная система ЧПУ
• Интегрированный держатель инструмента с автоматической смазкой
• Углеродный инструментальный стальной рабочий стол с твердостью 55-60HRC
• Полный серводвигатель и планетарная коробка передач
