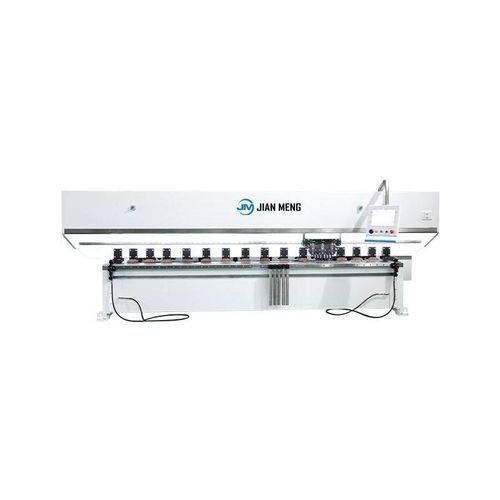

Шпунтовочный станок в форме V

ЧПУ

Описание продукта

• Двухголовная вертикальная канавка имеет скорость канавки до 120 м/мин, повторяемость ± 0,02 мм и совместима с различными пластинами, такими как нержавеющая сталь и алюминиевый сплав.
• Гидравлическая автоматическая система зажима, 15-дюймовый промышленный сенсорный экран с программированием одним кликом, помогает эффективной и точной предварительной обработке изгиба.

Вертикальная структура

• Вертикальная машина V Groove с двумя головками принимает структуру рамы и низкосплавный, высокопрочный конструктивный стальной рабочий стол.
• Интегрированная нижняя пленка образуется в один раз и может быть обработана на зеркальной пластине, не оставляя никаких следов.
• Вся машина закалена в электрической печи для устранения сваркового напряжения, и зажимается и сформируется в одном ходе через импортированный центр обработки ЧПУ, чтобы обеспечить, чтобы каждая поверхность установки была параллельной и перпендикулярной.
• Пескоструйная обработка для обеспечения качества покрытия.
• При работе держатель ножа остается неподвижным, а лист движется кормом.
• Глубина канавки и расстояние канавки точно контролируются, а общая жесткость отлична, прочна и стабильна.

Система ЧПУ

• Вертикальная переменная резальная машина оснащена интеллектуальной системой ЧПУ, которая может автоматически рассчитывать расстояние между канавками на основе размеров и требований к внутреннему и внешнему диаметру листа, обеспечивая точное позиционирование.
• Программирование цикла одним кликом сокращает время программирования на 80%.
• Визуальное графическое редактирование, поддержка рукописи и импортного дизайна.
• Моделирование эффекта изгибания в режиме реального времени, избежание вводных ошибок, уменьшение отходов материалов и достижение эффективного и стабильного производства.

Двойный держатель ножа

• Вертикальная V-канавочная машина с двумя головками принимает двойную конструкцию держателя инструмента для достижения обработки вперед и назад, полностью используя время и мощность возвращения и увеличивая эффективность обработки толстых пластин на 50%.
• Каждый держатель инструмента оснащен тремя ножами, равномерно распределяя количество резки и снижая риск деформации детали.
• Поддержка выбора микроохлаждающих устройств для продления срока службы инструмента и снижения затрат.
• Универсальный интерфейс зажима инструмента совместим как с белой сталью, так и с ножами из сплава, удовлетворяя различным потребностям в обработке и обеспечивая эффективное и стабильное производство.

Поверхность рабочего стола

• Вертикальная переменная резальная машина принимает рабочий стол из углеродного инструмента.
• После высокочастотного тушения твердость достигает 55-60HRC, намного выше, чем нержавеющая сталь, эффективно предотвращая царапины и деформацию, обеспечивая плоскость рабочего стола ≤± 0,03 мм, улучшая точность V-канавки и продлевая срок службы оборудования.
• Оснащены плотными ногами давления и гидравлической системой, сила зажима стабильна и надежна.

Высокоточная передача

• Вертикальная высокоскоростная машина для рошения оборудована полным серводвигателем и планетарной коробкой передач, которая обеспечивает высокий крутящий момент, высокую точность, низкое потребление энергии и быструю реакцию.
• Передача перекрестного луча принимает двойную направляющую рельсовую структуру шлифовых спиральных передач и высокоточных спиральных стоек, с стабильным и эффективным регулированием скорости переменной частоты, достижением высокоскоростной подачи чипов и стабильной обработки и удовлетворением различных потребностей в обработке, значительно улучшая эффективность производства.

Технические характеристики
Диапазон обработки листа (мм) | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Толщина обрабатываемого листа (мм) | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0 | 0.4-6.0
Расстояние между V-образной канавкой и краем Min (мм) | 10 | 10 | 10 | 10 | 10
Плоскость стола (мм) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03
Максимальная скорость оси параллельно оси Х (м/мин) | 120 | 120 | 120 | 120 | 120
Максимальная скорость оси параллельно оси Y (м/мин) | 60 | 60 | 60 | 60 | 60
Мощность основного серводвигателя (кВт) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5
Повторяемая точность позиционирования (мм) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015
Размеры (мм) | 4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Характеристики / спецификации

• Двухголовная вертикальная V-канавочная машина
• Скорость канавки до 120 м/мин
• Повторяемость ±0,02 мм
• Совместимость с нержавеющей сталью и алюминиевым сплавом
• Гидравлическая автоматическая система зажима
• 15-дюймовый промышленный сенсорный экран
• Интеллектуальная система ЧПУ
• Двойная конструкция держателя инструмента
• Рабочий стол из углеродного инструмента, твердость 55-60HRC
• Полный серводвигатель и планетарная коробка передач
• Высокоточная передача, низкое энергопотребление
• Плоскость рабочего стола ≤±0,03 мм
• Мощность основного серводвигателя 5.5 кВт
• Повторяемая точность позиционирования 0.015 мм
