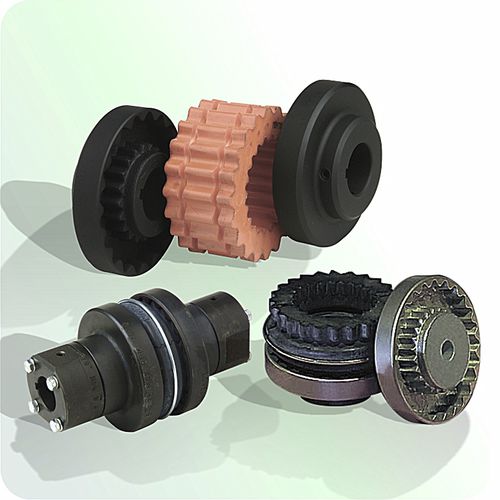

Муфта с эластомерным соединением S-Flex
гибкая при кручениис вогнутой зубчатой передачейшестеренчатая

Муфта с эластомерным соединением - S-Flex  - jbj Techniques Limited - гибкая при кручении / с вогнутой зубчатой передачей / шестеренчатая
Муфта с эластомерным соединением - S-Flex  - jbj Techniques Limited - гибкая при кручении / с вогнутой зубчатой передачей / шестеренчатая
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с эластомерным соединением, гибкая при кручении, с вогнутой зубчатой передачей, шестеренчатая
Применение
для трансмиссионного вала, для трансмиссии, для насоса, для использования на морских судах, для бумагоделательной машины, для мешалки, для применения в железнодорожной отрасли, для серводвигателя, для двигателя, для цементной промышленности, для компрессора, для прокатного стана, для печатного станка, для текстильной промышленности, для передачи механической энергии, для экскаватора, для смесителя, для пищевой промышленности, для конвейера, для пресса, для ветрогенератора, для производства упаковки, промышленная
Конструкция
компактная, ступица вала
Рабочая характеристика
без технического обслуживания, с уменьшенным шумом и вибрацией, несмазанный
Другие характеристики
против осевого смещения, компенсатор, антивибрационная, очень гибкая при кручении
Крепление
с фланцем
Момент

МИН.: 6,78 Nm
(5,00067 ft.lb)

МАКС.: 8 189 Nm
(6 039,89644 ft.lb)

Описание

Продолжайте пользоваться преимуществами характеристик муфты S-Flex, но в 3 раза дольше! Срок службы нового соединительного элемента EPDM не менее чем в 3 раза дольше, чем у предыдущей модели, что позволяет сэкономить значительные дополнительные затраты на простои и затраты на техническое обслуживание. » Простота установки » Необслуживаемый » Нет смазки » Уменьшение вибрации и управление Ударная волна » Торсионно мягкий » Двойное участие Новый материал также обеспечивает увеличение крутящего момента по меньшей мере на 30% и позволяет уменьшить габариты изделия в 50% случаев применения, обеспечивая среднюю экономию в 23-33% при замене элементов втулки. Отдел исследований и разработок провел обширные испытания для сравнения нового и усовершенствованного материала EPDM S-Flex Endurance sleeve element element с предыдущим дизайном и аналогичными по стилю муфтами конкурентов. В конечном счете, новый материал EPDM S-Flex Endurance соответствует или превосходит рабочие характеристики в каждой категории испытаний. Обратите внимание, что улучшения производительности относятся только к материалу EPDM. Типы Neoprene и Hytrel® остаются неизменными. Конструкция муфты S-Flex (гибкая втулка) состоит из трех частей. Два фланца с внутренними зубьями фиксируют эластомерную гибкую втулку с наружными зубьями. Каждый фланец крепится к соответствующему валу привода и приводится в действие, а крутящий момент передается через втулку через фланцы. Несоосность и ударные нагрузки при кручении поглощаются прогибом муфты при сдвиге. Характеристика среза муфты S-Flex очень хорошо подходит для поглощения ударных нагрузок. Соединение S-Flex от jbj Techniques предлагает комбинации фланцев и втулок, которые могут быть собраны в соответствии с вашим конкретным назначением.

---
