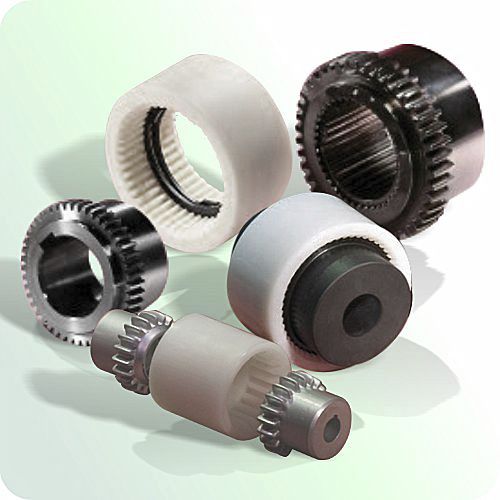

Шестеренчатая муфта жесткая на кручениеступица валас маховиком
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- шестеренчатая, жесткая на кручение
- Конструкция
- ступица вала, с маховиком, с распоркой
- Применение
- для насоса, для трансмиссионного вала, для ветрогенератора, для применения в железнодорожной отрасли, для серводвигателя, для станка, для железнодорожного транспортного средства, для печатного станка, для трансмиссии, для использования на морских судах, для передачи механической энергии, для прокатного стана, для конвейера, для смесителя, для мешалки, для дизельного двигателя, для пищевой промышленности, для электрического двигателя, для производства упаковки, для подъемного оборудования, для текстильной промышленности, для бумагоделательной машины, для подшипника, для цементной промышленности, промышленная
- Рабочая характеристика
- высокоэффективная, с уменьшенным шумом и вибрацией, несмазанный
- Другие характеристики
- против осевого смещения, компенсатор, антивибрационная, демонтируемая
- Крепление
- цилиндр
- Момент
МИН.: 10 Nm
(7,375621 ft.lb)МАКС.: 2 400 Nm
(1 770,149158 ft.lb)- Скорость вращения
МИН.: 2 400 rpm
(15 079,6447 rad.min-1)МАКС.: 8 000 rpm
(50 265,4825 rad.min-1)
Описание
Эти стальные редукторные муфты с полумуфтой / нейлоновой приводной втулкой предназначены для освобождения подшипников соседних валов от неконтролируемых дополнительных нагрузок на подшипники.
Максимальные диаметры валов 100 мм могут быть рассчитаны на максимальный крутящий момент до 2400 Нм и скорость вращения до 8000 об/мин.
Варианты одиночного или двойного обручения подходят для различных применений.
Непрерывные втулочные или фланцевые соединения для силовых приводов.
Форма зубьев Vari-Crown имеет более высокую прочность при неправильном расположении.
Доступны для горизонтальной или вертикальной установки.
Опции с разъединительным или срезным штифтом - по запросу.
Распорные соединения обеспечивают большие зазоры на торцах валов.
Варианты с нейлоновыми втулками не требуют смазки.
Дополнительную информацию и каталог технических характеристик можно найти на сайте https://www.jbj.co.uk/gear-couplings.html
---
