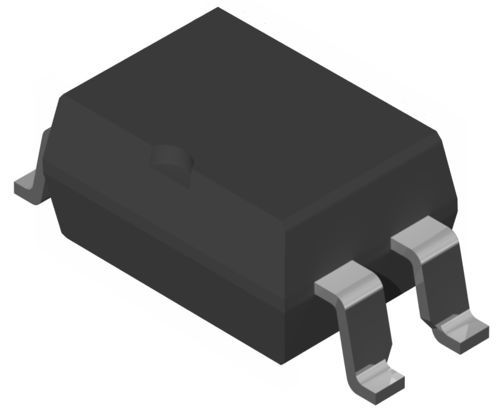

Статическое реле DC CPC1343G

60 VccDIPSMD

Overview CPC1343G — OptoMOS® твердотельное реле, обеспечивающее быструю, бездребезжания коммутацию в компактном 4-контактном корпусе. Обеспечивает низкое сопротивление в проводящем состоянии для DC нагрузок, высокую изоляцию и низкий ток управления светодиодом для прямого подключения к микроконтроллерам и логике.

Specifications Пробивное напряжение (V_P): 60 V
Ток нагрузки (mA): 900 mA непрерывно
Сопротивление в проводящем состоянии (Ω): 0,8 Ω
Изоляционное напряжение (V_RMS): 5000 V RMS
Ток управления на входе (mA): 3 mA (I_F max)
Ток утечки в выключенном состоянии (µA): 1 µA
Времена переключения t_on / t_off (ms): 4 / 1
Выходная ёмкость (pF): 20 pF
Тип корпуса ИС: 4-контактный DIP, SMT (SOP)

Features

• Пробивное напряжение 60 V и способность непрерывной нагрузки 900 mA
• Рабочая температура окружающей среды −40 °C до +105 °C
• Гальваническая развязка вход/выход 5000 V RMS
• Быстрое переключение: t_on = 4 ms, t_off = 1 ms
• Низкий ток управления LED (I_F max = 3 mA) для прямого управления логикой

Benefits

• Консолидация функциональности в компактных 4-контактных корпусах или двухполюсных 8-контактных вариантах
• Сокращение занимаемой площади платы по сравнению с большими реле
• Повышенная надёжность за счёт отсутствия механических частей
• Совместимость с TTL/CMOS и выходами микроконтроллеров без дополнительных драйверов
• Высокий уровень изоляции, подходящий для mixed-signal решений

Applications / Highlights

• Приборостроение и измерительные системы
• Автоматические тестовые установки (ATE)
• Медицинское оборудование
• Промышленное управление и автоматизация
• Учёт и сбор данных

Support / Product Capabilities Отсутствие механических контактов обеспечивает для CPC1343G бесшумную, не требующую обслуживания работу и повышенную стойкость к переключениям при повышенных температурах. Низкое R_on (0,8 Ω) и способность непрерывной нагрузки 900 mA повышают эффективность в DC-коммутациях. Требуемый ток управления LED 3 mA позволяет подключать устройство напрямую к распространённым логическим семействам и микроконтроллерам.

Technical specifications

• Модель: CPC1343G
• Пробивное напряжение (V_P): 60 V
• Непрерывный ток нагрузки: 900 mA
• Сопротивление в проводящем состоянии: 0,8 Ω
• Изоляционное напряжение: 5000 V RMS
• Ток управления входа (I_F max): 3 mA
• Ток утечки в выключенном состоянии: 1 µA
• Времена переключения: t_on = 4 ms, t_off = 1 ms
• Выходная ёмкость: 20 pF
• Рабочая температура окружающей среды: −40 °C до +105 °C
• Типы корпусов ИС: 4-контактный DIP и SMT (SOP)
