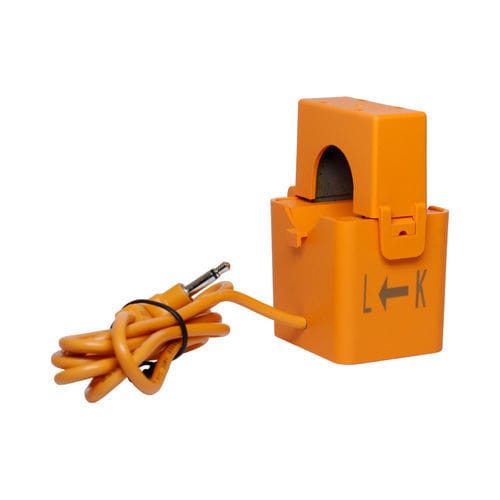

Преобразователь тока с трансформатором CTK series

с зажимомACоткрывающийся

Обзор продукта
Серия CTK разъемных (зажимных) трансформаторов тока использует переключаемое ядро из кремнистой стали или ультрамикрокристаллическое ядро, намотанное чистой медной эмалированной проволокой, корпус из ПК или нейлонового инженерного пластика. Обеспечивает простую установку под напряжением и стабильные линейные измерения, подходит для мониторинга оборудования и управления энергопотреблением в промышленности.

Основные характеристики

• Диапазон первичного тока: 5A–500A.
• Диапазон вторичного тока: 1mA–5A.
• Диапазон внутреннего диаметра: 10–50 мм.
• Класс точности: 0,5–2.
• Ядро проходит вакуумную термообработку для стабильной точности и высокой чувствительности.
• Наружный корпус из PA66, трудногорючий и высокопрочный, с хорошей стойкостью к старению.
• Разъемная конструкция с зажимом для простой установки под напряжением и модернизации без разъединения первичного проводника.

Параметры выбора продукта (таблица)
Название — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Номинальный входной ток (P1-P2) — 60A | 150A | 200A
Номинальный выходной ток (S1-S2) — 20mA | 50mA | 66,7mA
Коэффициент (N1-N2) — 1:3000 | 1:3000 | 1:3000
Точность (S1-S2) — 0,5 (угловая погрешность ≤120') | 0,5 | 0,5
Диэлектрическая прочность — 2,5V/2mA/60SEC (AC50Hz) для всех моделей
Сопротивление изоляции — ≥1000MΩ (номинальное напряжение 500Vdc) для всех моделей
Рабочая частота — 50–60Hz для всех моделей
Нагрузочный резистор — 10Ω для всех моделей

Применение
Разъемные трансформаторы тока широко используются при модернизации низковольтного распределения, в проектах «умных сетей» и для мониторинга энергопотребления, поскольку позволяют монтаж под напряжением без демонтажа шин. Типичные области применения: энергосберегающие модернизации крупных предприятий, обновление городских/сельских сетей, мониторинг центров обработки данных, интеллектуальные распределительные зоны и мониторинг потребления экологического оборудования.

Технические характеристики

• Серия: CTK.
• Диапазон первичного тока: 5A–500A.
• Диапазон вторичного тока: 1mA–5A.
• Типичный внутренний Ø: 10–50 мм.
• Класс точности: 0,5–2 (например 0,5 с угловой погрешностью ≤120').
• Типичные модели: CTK10-60A-20mA; CTK16-150A-50mA; CTK24-200A-66.7mA.
• Коэффициент: 1:3000 (типично для указанных моделей).
• Диэлектрическая прочность: 2,5V/2mA/60SEC (AC50Hz).
• Сопротивление изоляции: ≥1000MΩ при 500Vdc.
• Рабочая частота: 50–60Hz.
• Нагрузочный резистор: 10Ω.
• Ядро: переключаемое кремнистое или ультрамикрокристаллическое, вакуумная термообработка.
• Обмотка: чистая медная эмалированная проволока.
• Корпус: ПК или нейлоновый инженерный пластик; наружная оболочка PA66 (трудногорючая).
• Крепление: разъемное/зажимное для монтажа под напряжением и простой модернизации.
