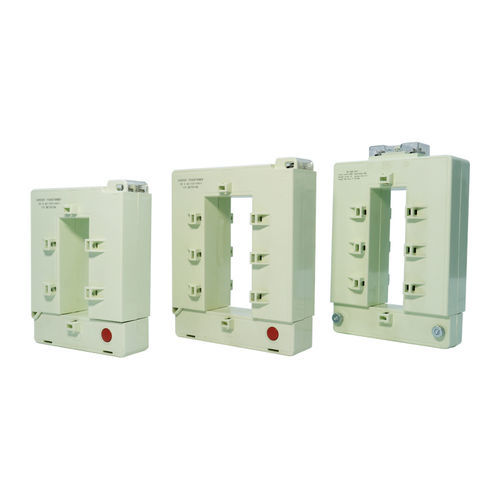

Преобразователь тока с трансформатором CC 0.66 series

на DIN-рейкефиксированныйс зажимом

Обзор
Серия CC 0.66 разделяемых трансформаторов тока использует размыкаемые сердечники из кремнистой стали или микрокристаллического материала, обмотки из медного эмалированного провода и корпус из инженерного пластика PC или нейлона. Обеспечивают простую установку, хорошую линейность и предназначены для измерения, мониторинга и трансформации электроэнергии. Примеры цветовой кодировки: Оранжевый: 60A/20mA, 150A/50mA, 200A/66,7mA; Тёмно-синий: 200A/5A, 800A/5A, 1500A/5A; Белый: 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Основные характеристики

• Диапазон первичного тока: 5 A – 5000 A; варианты вторичного тока: 5 A, 1 A, 0,1 A; полный набор спецификаций доступен.
• Доступные классы точности: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (в примерах таблицы: 0,5 и 0,2).
• Монтаж: конструкция с разделяемым сердечником для нащёлкивающегося крепления; варианты для DIN-рейки или крепёжной пластины для стационарного монтажа.
• Магнитные сердечники проходят термообработку при высокой температуре в среде азота для стабилизации точности и характеристик.

OC0.66 I Тип Серия (технические данные)
Название: CC 0.66-30I — Номинальный входной ток: 200 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 2,5 VA — Точность (S1-S2): 0,5 — Коэффициент обмоток (N1:N2): 1:40 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m — Корпус: тёмно-синий, 120°C; класс огнестойкости V0 или V1 — Класс изоляции: E — Экологические стандарты: RoHS2.0
Название: CC 0.66-40I — Номинальный входной ток: 800 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 10 VA — Точность (S1-S2): 0,5 — Коэффициент обмоток (N1:N2): 1:160 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m — Корпус: тёмно-синий, 120°C; класс огнестойкости V0 или V1 — Класс изоляции: E — Экологические стандарты: RoHS2.0
Название: CC 0.66-80I — Номинальный входной ток: 1500 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 20 VA — Точность (S1-S2): 0,5 — Коэффициент обмоток (N1:N2): 1:300 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m — Корпус: тёмно-синий, 120°C; класс огнестойкости V0 или V1 — Класс изоляции: E — Экологические стандарты: RoHS2.0

OC0.66 II Тип Серия (технические данные)
Название: OC 0.66-30×20II — Номинальный входной ток (первичный): 500 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 20 VA — Точность (S1-S2): 0,2 — Коэффициент обмоток (N1:N2): 1:100 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m
Название: OC 0.66-60×40II — Номинальный входной ток (первичный): 1500 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 5 VA — Точность (S1-S2): 0,5 — Коэффициент обмоток (N1:N2): 1:300 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m
Название: OC 0.66-125×60II — Номинальный входной ток (первичный): 3000 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 15 VA — Точность (S1-S2): 0,5 — Коэффициент обмоток (N1:N2): 1:600 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m
Название: OC 0.66-130×40II — Номинальный входной ток (первичный): 2000 A — Номинальный выходной ток (S1-S2): 5 A — Номинальное напряжение: 660 V — Номинальная нагрузка (S1-S2): 20 VA — Точность (S1-S2): 0,2 — Коэффициент обмоток (N1:N2): 1:400 — Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин) — Сопротивление изоляции (P-S): ≥100 MΩ (номинальное напряжение 500 Vdc) — Частота: 50/60 Hz — Температура: -30°C ~ +120°C — Рабочая высота: ≤3000 m

Технические характеристики

• Серия: CC 0.66 (размыкаемые сердечники из кремнистой стали или микрокристаллического материала).
• Первичный ток: 5 A – 5000 A (примеры: 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Вторичные варианты тока: 5 A, 1 A, 0,1 A.
• Классы точности: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Номинальное напряжение: 660 V.
• Примеры номинальных нагрузок: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Примеры коэффициентов обмоток: 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Испытательное напряжение (P-S): 3000 Vac (1 mA, 1 мин).
• Сопротивление изоляции (P-S): ≥100 MΩ (при 500 Vdc).
• Рабочая частота: 50/60 Hz.
• Диапазон рабочих температур: -30°C до +120°C.
• Максимальная рабочая высота: ≤3000 m.
• Материал корпуса: PC или нейлон; опция тёмно-синего цвета с огнестойкостью V0 или V1.
• Класс изоляции: E.
• Экологическое соответствие: RoHS2.0.
