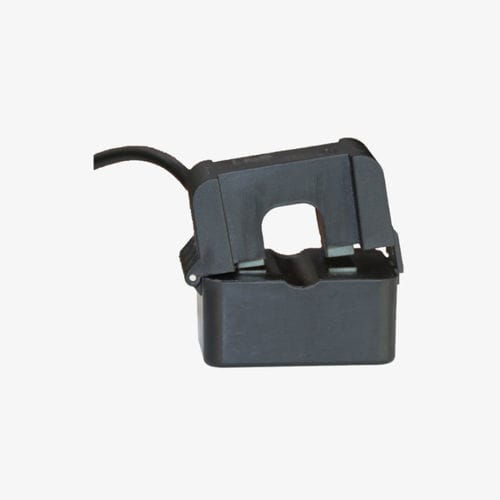

Трансформатор тока VY-CT-OC-36-20

изоляционныйс расщепленным сердечникомоткрывающийся

В трансформаторе тока (ТТ) с разъемным сердечником в качестве магнитопроводящего материала используется высококачественный феррит, который обладает такими характеристиками, как возможность открытия и закрытия, низкие потери в магнитном контуре и высокая плотность магнитного поля. Небольшие размеры, стабильные рабочие характеристики, пригоден для использования в различных сложных условиях. Кроме того, его можно быстро монтировать и демонтировать без отключения питания, что повышает эффективность работы. Используется для измерения и мониторинга. Особенности изделия Герметичная конструкция, подходит для использования на открытом воздухе Конструкция с открытыми концами, не требует отключения питания, обеспечивает более быструю сборку и разборку, а также повышает эффективность работы Шарнирное соединение, гарантированное количество циклов открытия и закрытия Контактная поверхность магнитного сердечника имеет зеркальную обработку, что обеспечивает более плотное прилегание поверхностей ТР Параметры изделия Диапазон применимых частот 50~60 Гц Переменное соотношение 3000 Рабочая температура -40℃~80℃ Класс точности 0,5 Выдерживаемое напряжение изоляции >3 кВ переменного тока Сопротивление нагрузки 5 Ом Разница в передаточном отношении ±0,5 % Внутреннее сопротивление катушки ≤130 Ом Разница фаз ≤45’ Отверстие для последовательного соединения ≤φ22 мм Вес нетто 350 г
