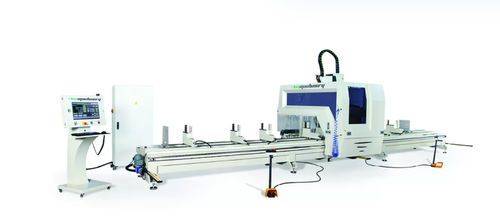

Обрабатывающий центр ЧПУ 3 оси Ino XP 7000
вертикальныймостовойдля алюминия

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
мостовой
Обрабатываемое вещество
для алюминия, для меди, для ПВХ
Передний конец шпинделя
HSK F63
Количество инструментов
8 инструментов
Применение
для сверления, для профильных элементов, CFAO, для дверей и окон
Другие характеристики
фрезеровщик, с высокой скоростью, высокоточный, с пневматическим зажимом
Ход Х

7 300 mm
(287 in)

Ход Y

300 mm
(12 in)

Ход Z

300 mm
(12 in)

Скорость вращения

МИН.: 0 rpm
(0 rad.min-1)

МАКС.: 24 000 rpm
(150 796 rad.min-1)

Мощность

7,5 kW
(10,2 hp)

Скорость подачи по оси X

1 m/s
(3 ft/s)

Скорость подачи по оси Y

1 m/s
(3 ft/s)

Общий вес

3 200 kg
(7 054,79 lb)

Габаритная длина

9 300 mm
(366,1 in)

Габаритная ширина

2 430 mm
(95,7 in)

Общая высота

2 300 mm
(90,6 in)

Описание

Ino XP 7000 - это 3-осевой профилеобрабатывающий центр с ЧПУ, предназначенный для обработки профилей с высокой точностью и скоростью. В основном станок предназначен для обработки профилей из легких сплавов, таких как алюминий (с толщиной стенки до 20 мм), пвх, медь, сталь с толщиной стенки до 20 мм, нержавеющая сталь с толщиной стенки до 2 мм. Благодаря высокой точности и большим возможностям обработки, станок подходит для всех оконных и дверных профилей, навесных профилей, унифицированных навесных профилей, автомобильной промышленности, авиационной промышленности, автобусной промышленности и мебельной промышленности. Чистая длина обработки станка 7,3 метра разделена на 2 рабочие зоны по 3.500 мм каждая, станок функционирует на двух станциях, которые могут быть запрограммированы независимо друг от друга. Операции сверления и фрезерования выполняются благодаря программному обеспечению 3D CAD-CAM Profile Machining, а G-коды передаются через контроллер ЧПУ на фрезерный шпиндель станка. Профили соединяются на пневматических зажимных устройствах, которые могут принимать профили размером до 400 X 300 мм и длиной до 7.300 мм. Пневматические зажимные устройства могут автоматически позиционироваться обрабатывающим мостом. В случае, если при выполнении операций происходит наезд шпинделя на зажимы, станок автоматически отводит зажимы от наезда. Первый шпиндель работает сверху, а второй - угловой шпиндель, который работает с боковых сторон профиля Верхний шпиндель имеет мощность 7,5 кВт с частотой вращения 24.000 об/мин, приводимый в действие через инвертор мощностью 10 кВт для регулировки скорости от 1 до 24.000 об/мин. В конструкции станка предусмотрен стационарный магазин автоматической смены инструмента, расположенный в центре станка и имеющий 8 позиций

---
