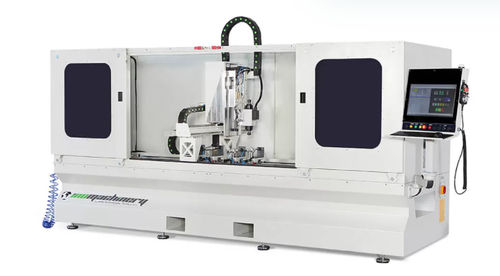

Обрабатывающий центр 3 оси Ino Boxter (XC 1000)

с вращающимся шпинделемCFAOдля дверей и окон

Профильный обрабатывающий центр с ЧПУ с экономичной конструкцией кабины, перемещающейся по осям X-Y-Z. Он обрабатывает профили с помощью высокоскоростного шпинделя, перемещающегося по стальному корпусу, оснащенному блоком ЧПУ и серводвигателями. Контрольная точка в начале и конце станка поднимается вручную и определяет нулевую точку профилей. Пневматические тиски для зажима профилей размещаются на линейных направляющих в 4 единицах стандартного оборудования. Станок работает с Uni_Link, специализированным программным обеспечением для производства дверей и окон, а позиции зажима отображаются на собственном интерфейсе Uni_Link. Благодаря программе Uni_Link чертежи дверных и оконных профилей в формате Dxf экспортируются в HMI станка. Вводится размер обрабатываемого дверного профиля, выбирается тип петли, тип замка, и станок выполняет параметрические расчеты профиля в идеальном порядке. Крышка станка закрывается вручную оператором во время обработки профилей и открывается вручную по окончании операции. t работает со специализированным программным обеспечением для производства дверей и окон, и вся информация о положении зажимов, ориентации профиля и данных профиля отображается для оператора на его собственном интерфейсе. Благодаря программному обеспечению для обработки профилей, Dxf-чертежи дверных и оконных профилей импортируются программой, вводится размер обрабатываемого дверного профиля, затем в качестве макросов выбирается тип петли и тип замка. Программа обработки выводится и отображается в интерфейсе программы. При изменении длины профиля программа обработки профиля параметрически накладывает одни и те же операции на разные длины и подготавливает файл программы обработки, выполняя все расчеты самостоятельно.
