Линейный гаситель пульсаций

из нержавеющей сталииз сталидля насоса

Обзор

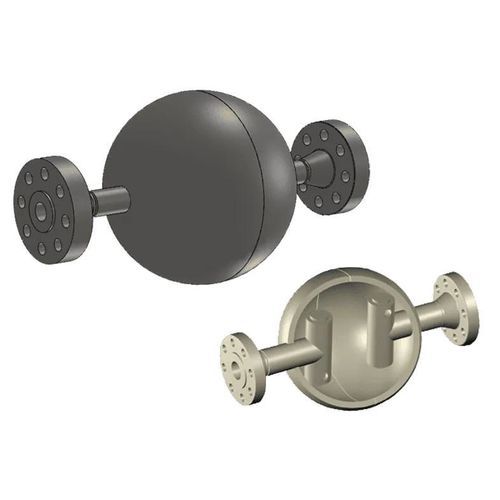

Демпфер пульсаций IMI Fluid Kinetics — это линейное устройство, предназначенное для установки на напорном патрубке систем с объемными насосами. Он снижает пульсации на напоре насоса до 70 % за счёт формирования вращающейся массы жидкости в сферическом корпусе, стабилизирует поток и уменьшает колебания системы. Устройство не содержит подвижных или заменяемых деталей и не требует обслуживания. Выпускается из углеродистой стали или нержавеющей стали, с прямым корпусом или под 90° и с несколькими вариантами фланцев для упрощённого монтажа.

Ключевые характеристики

• Линейный контроль пульсаций, устанавливаемый на напоре насоса
• Внутренняя конструкция со сферической оболочкой, создающая вращающуюся массу жидкости для гашения пульсаций
• Снижение давления пульсаций до 70 % для защиты оборудования по потоку
• Отсутствие подвижных или заменяемых частей — обслуживание не требуется
• Предмаркированные патрубки для упрощённого монтажа
• Несколько вариантов фланцевых соединений (фланец RF стандартный; другие фланцы по запросу)
• Корпус и перегородка из углеродистой или нержавеющей стали
• Конфигурации корпуса: прямой или 90°
• Применимые нормативы ANSI/ASME: ANSI Class 150–2500; ASME B31.1 / B31.3 / Section VIII Div. 1
• Температурный диапазон: -48 °C до 343 °C (на странице также указано -50 °C до 343 °C)
• До 70 % ослабления пульсаций

Применение / Преимущества

• Защищает трубопроводы, клапаны и приборы по потоку от напряжений, вызванных пульсациями
• Повышает производительность и надёжность насоса и системы в целом
• Снижает затраты в течение жизненного цикла за счёт отсутствия обслуживания и подвижных частей

Технические характеристики

• Типы сред: Жидкость; Вода
• Соединения: фланец RF стандартный
• Материал: углеродистая сталь; нержавеющая сталь
• Тип корпуса: прямой проход; 90 градусов
• Коды проектирования: ASME B31.3; ASME Section VIII Division 1
• Предельные температуры (°C): -48 до 343
• Макс. рейтинг ASME: 2500
• Сертификация: CRN
