Обзор продукта

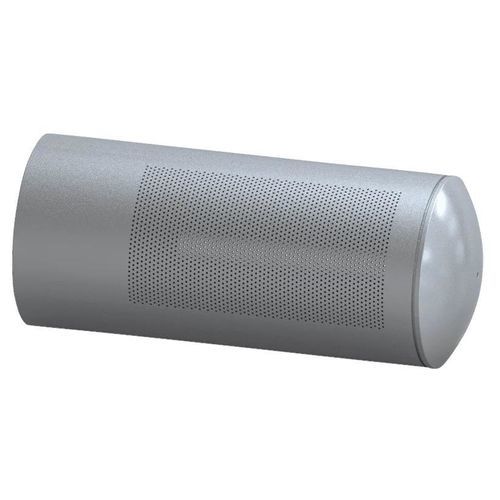

Система Dump Tube от IMI обеспечивает безопасный и контролируемый сброс пара в конденсаторы при работе турбины в обходном (bypass) режиме. Спроектированная как устройство с фиксированным отверстием, она понижает давление пара за обходным клапаном до давления конденсатора. Каждая труба рассчитывается под конкретные условия установки, что обеспечивает оптимальную работу и защиту внутренних элементов конденсатора и турбины. Конструкция устраняет необходимость дополнительного охлаждения внутри конденсатора и позволяет осуществлять точное опережающее (feed-forward) управление через DCS заказчика. Доступны опциональные двухступенчатые схемы, а dump tube может выполнять функцию расходомера. Система снижает шум и тепловые напряжения, уменьшает стоимость монтажа за счёт коротких трасс и совместного расчёта обходного клапана и dump tube, а также обеспечивает предиктивное тепловое управление с интегрированными feed-forward алгоритмами для регулирования распылительной воды.

Ключевые характеристики

• Конструкция с фиксированным отверстием для снижения давления
• Индивидуальный подбор размеров для каждой установки
• Совместимость с водяными или воздушными конденсаторами
• Может использоваться как расходомер
• Поддержка одно- или двухступенчатых схем
• Изготовление из легированной стали (нержавеющая опционно)
• Разработано для систем feed-forward управления
• Приварено к нижестоящей паропроводной магистрали для компактной прокладки

Применение и преимущества
Безопасный и контролируемый сброс пара в конденсаторы при обходе турбины; снижение шума и защита внутренних элементов за счёт распределения давления по фиксированным ступеням; обеспечивает точное терморегулирование и предиктивное управление распылительной водой; снижает стоимость монтажа за счёт сокращения длины трубопроводов и совместного расчёта обходного клапана и dump tube.

Технические характеристики

• Типы сред: Пар
• Концевые соединения: BWE; Фланец
• Нормативы проектирования: ASME B31.1; EN 12516-2
• Сертификаты: PED; NACE; SIL; CRN; IBR
• Конструкция: Легированная сталь (нержавеющая опция)
• Схемы: Одно- или двухступенчатая (опционально)
• Функции: Редуктор давления с фиксированным отверстием; может служить расходомером
• Управление: Разработано для интеграции feed-forward с DCS заказчика
