Трубопроводная арматура для сварки MOP/MOP-F

Обзор
Дефлекторная пластина MOP/MOP-F — это пассивное встраиваемое устройство, устанавливаемое за дроссельными клапанами пара для снижения скорости истечения и подавления шума и вибраций. Предназначена для обхода турбины, выпускных патрубков и других применений с высокоскоростным потоком пара; конструкция ограничивает звуковую скорость в соответствии с IEC 60534-8-3. Установка дефлекторной пластины вместо увеличения размера клапана позволяет создавать более компактные и экономичные схемы запорной арматуры. Выпускается в корпусе с прямым проходом с конической пластиной (MOP) или плоской пластиной (MOP-F), совместима со стандартными присоединениями BWE. IMI применяет это решение в паровых системах с 1980 года.

Ключевые преимущества

• Снижает скорость выхода пара для минимизации акустического шума и вибраций за регулирующими клапанами.
• Исключает необходимость увеличения размера клапана при больших перепадах давления, что способствует компактному проектированию систем.
• Проверенное промышленное решение с длительным эксплуатационным опытом и соответствием международным стандартам.

Ключевые особенности

• Применение: обход турбины, выпускные патрубки и паровые системы.
• Встраиваемая дефлекторная пластина, корпус с прямым проходом.
• Стандарты: IEC 60534-8-3; соответствует ASME B31.1.
• Варианты пластины: Corn (MOP) или Flat (MOP-F).
• Присоединения: стандарт BWE.
• Размеры: 6"–32" стандарт; 34"+ по специальному запросу.
• Материалы: углеродистая сталь; хром-молибденовая сталь.
• Рабочая среда: пар (другие среды по запросу).

Форма и функция продукта

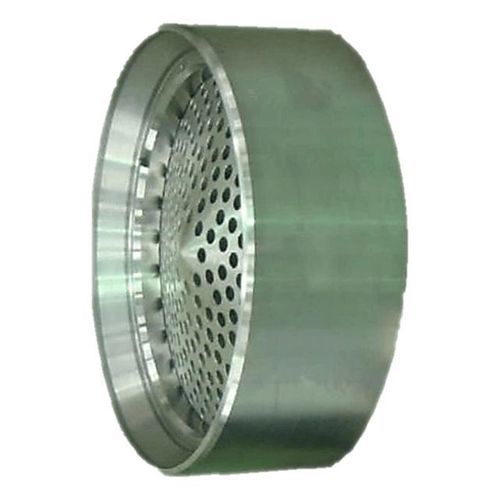

Устройство представляет собой цилиндрический металлический узел с внутренней перфорированной пластиной. Установленное за регулирующим клапаном, оно снижает скорость истечения и разрывает акустические пути, подавляя шум и вибрации в паровых системах высокого давления. Разработано для промышленных условий и совместимо со стандартными присоединениями BWE. IMI предоставляет инженерную поддержку по выбору и интеграции.

Характеристики / технические спецификации

• Типы сред: пар.
• Присоединения: BWE стандарт.
• Материалы: углеродистая сталь; хром-молибденовая сталь.
• Тип корпуса: прямой проход.
• Коды проектирования: ASME B31.1; IEC 60534-8-3.
• Температурные пределы (°C): 0 до 400.
• Размеры: 6"–32" стандарт (34"+ по спецзаказу).
• Типы пластины: Corn (MOP) или Flat (MOP-F).
