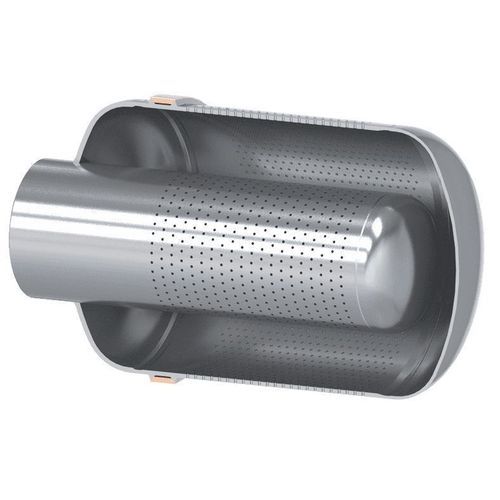

Газовый диффузор высокого давления

Обзор продукта
Двухступенчатая выпускная труба IMI CCI разработана для снижения шума при сбросе пара в конденсаторы, особенно в случаях байпаса турбины с большими перепадами давления. Многоступенчатая конструкция с фиксированным сопловым элементом распределяет перепад давления по двум ступеням для снижения акустических выбросов и защиты оборудования по потоку. Разрабатываемая индивидуально для каждой установки, труба обеспечивает точный контроль температуры пара, оптимизирует размер байпасного клапана и трубы, и приваривается непосредственно к нижестоящей паропроводной магистрали. Изготовлена из легированной стали (опционально нержавеющая сталь), подходит для водо- или воздухохлаждаемых конденсаторов и интегрируется с системами управления для тепловых энергетических решений.

Преимущества

• Снижает уровень шума за счёт распределения перепада давления на две ступени в приложениях с паром высокого давления.
• Минимизирует риск для внутренних элементов конденсатора и турбины за счёт направления потока и контроля температуры пара.
• Снижает затраты на установку благодаря оптимизации размеров клапана и трубы и уменьшению потребности в трубопроводах.

Ключевые особенности

• Двухступенчатая схема падения давления (многоступенчатая, фиксированный сопловой элемент).
• Сварная конструкция с фиксированным сопловым элементом; приваривается непосредственно к нижестоящей паропроводной магистрали.
• Индивидуальная инженерия для каждой установки для обеспечения точной работы.
• Совместимость с воздухо- и водоохлаждаемыми конденсаторами.
• Возможность измерения расхода.
• Корпус из легированной стали с опцией нержавеющей стали.
• Интеграция с системами управления для тепловых решений на объекте.
• Точный контроль температуры пара.
• Компактная компоновка, пригодная ниже по потоку от байпасного клапана.

Характеристики / технические спецификации

• Типы рабочих сред: Пар.
• Концевые соединения: BWE; Фланец.
• Коды проектирования: ASME B31.1; EN 12516-2.
• Сертификации: PED; NACE; SIL; CRN; IBR.
• Конструкция: Корпус из легированной стали (опционально нержавеющая сталь); сварной фиксированный сопловой элемент, многоступенчатая конфигурация.
• Применение: Байпас турбины и сброс пара в конденсаторы; индивидуальная разработка для каждой установки.
