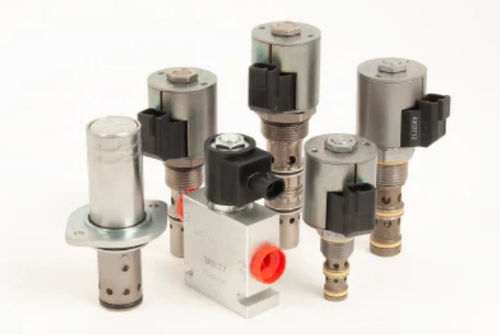

ПРОПОРЦИОНАЛЬНЫЙ РЕДУКЦИОННЫЙ / РАЗГРУЗОЧНЫЙ КАРТРИДЖНЫЙ КЛАПАН
SVPR98-G38X - это редукционный клапан прямого действия, золотникового типа, с фиксированной настройкой регулируемого давления. Это картриджный клапан 3-го поколения с фланцевым креплением, предназначенный для использования с гидравлическими жидкостями на минеральной или синтетической (со смазывающими свойствами) основе.
Работа
Катушка является неотъемлемой частью клапана и не подлежит обслуживанию. В обесточенном состоянии клапан перекрывает поток из порта 1 в порт 2 и пропускает поток из порта 1 в порт 3. Когда клапан находится под напряжением, он регулирует давление в порту 1 до фиксированного значения. Впускное отверстие в порту 2. Резервуар на порту 3.
Особенности
Объединяет функции 3-ходового электромагнитного клапана и редукционного/ослабляющего клапана в одном компактном картридже
Позволяет включать/выключать регулирование давления
Возможные применения: функция тормоза, 2-скоростной двигатель, блокировка дифференциала и т.д
Доступны четыре фиксированные настройки давления (для получения других настроек обратитесь на завод)
G3 Встраиваемый клапан со встроенной катушкой
Варианты катушки включают два напряжения и три разъема, с двунаправленным диодом Зенера или без него
Расход до 19 л/мин (5 гал/мин)
Жидкости:
Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами.
Диапазон вязкости жидкости:
7.4 - 420 сСт
Вес устройства:
0.27 кг (0,60 фунта)
Площадь внутренней смачиваемой поверхности:
148 см² (23,0 дюйма²)
Тип установки:
Фланцевый монтаж
Ограничение по ориентации:
Нет
Полость:
VC-G028
Момент затяжки крепежных винтов:
3 - 4 Н-м (2,2 - 3,0 ft-lb)
---
