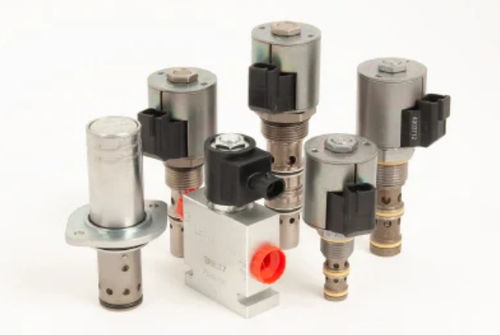

Клапан с картриджем FRRV12-41F

гидравлическийдля регуляциидля регулировки расхода

РЕГУЛЯТОР ПРИОРИТЕТНОГО ПОТОКА С ВСТРОЕННЫМ РЕЛИФОВЫМ КЛАПАНОМ Патент США № 7,063,100 Frrv12-41f/x - это ввинчивающийся комбинированный клапан картриджного типа. Он включает в себя нерегулируемый регулятор расхода приоритетного типа с компенсацией давления и предохранительный клапан Работа При входе через порт 1 он поддерживает постоянный расход через порт 3 независимо от изменения давления нагрузки на приоритетном порту 3 или байпасном порту 2. Когда нагрузка в приоритетной линии превышает заданное значение, клапан сбрасывает давление в порт 4 Особенности Две функции клапана в одной, обычной для отрасли полости. Регулировки не могут быть выведены из клапана. Регулировки предохранительного клапана не позволяют пружине предохранительного клапана перейти в твердое состояние. Тихий, модулированный отклик. Закаленные детали для длительного срока службы. Жидкости: Гидравлическая жидкость на минеральной или синтетической основе со смазывающими свойствами Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 18/16/13 согласно ISO 4406 Вес устройства: 0.43 кг (0,95 фунта) Frrv12-41f/a 0.45 кг (1,00 фунта) Frrv12-41f/b 0.48 кг (1,05 фунта) Frrv12-41f/c 0.42 кг (0,92 фунта) Frrv12-41f/f 0.42 кг (0,92 фунта) Frrv12-41f/h 0.48 кг (1,05 фунта) Frrv12-41f/l Площадь внутренней смачиваемой поверхности: 379.9 см² (58,88 дюйма²) Материалы Картридж: Вес: 0,43 - 0,48 кг. (0,95-1,05 фунта) в зависимости от выбранной опции; Сталь с закаленными рабочими поверхностями. Оцинкованные открытые поверхности; стандартные уплотнительные кольца Buna N и опорные кольца из полиэфирного эластомера. Ручки и крышки из анодированного алюминия. Стандартный корпус с портом: Вес: 1,5 кг. (3,3 фунта); анодированный высокопрочный алюминиевый сплав 6061 T6, рассчитанный на давление до 207 бар (3000 фунтов на кв. дюйм); имеются корпуса из ковкого чугуна; размеры могут отличаться. Для получения подробной информации об опции регулировки давления см. опции регулировки
