ЭЛЕКТРОМАГНИТНЫЙ ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН ПОППЕТ, 4-ПОРТОВЫЙ, НОРМАЛЬНО ЗАКРЫТЫЙ ПАТЕНТ США № 7,921,880

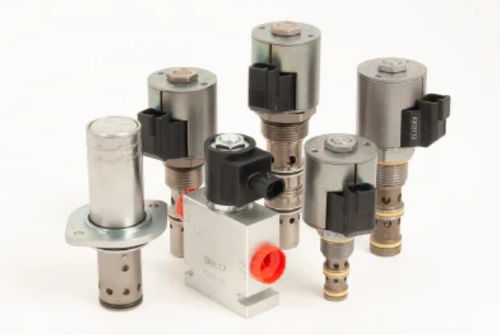

SPCL16-40 - это соленоидный 4-портовый, нормально закрытый, пропорциональный, ввинчивающийся картриджный гидравлический клапан с соленоидным приводом, разработанный для применения в условиях низкой утечки, блокировки и удержания нагрузки. При подаче напряжения маковка поднимается, обеспечивая поток из порта 4 в порты 1, 2 и 3, поток в портах 2 и 3 типичен для приложений с определением нагрузки и включает обратный клапан для изоляции.
Особенности
Общепринятая в промышленности полость.
Катушки, рассчитанные на длительную эксплуатацию.
Эффективная конструкция с мокрой арматурой.
Дополнительные водонепроницаемые катушки E-Coils со степенью защиты IP69K.
Снижение требований к площади коллектора.
Жидкости:
Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
20/18/14 согласно ISO 4406
Вес устройства:
0.50 кг (1,11 фунта)
Площадь внутренней смачиваемой поверхности:
385 см² (59,7 дюйма²)
Индуктивность клапана:
173.3 mH При 1,2 мА
Максимальный ток управления:
1.2 мА
Пороговый ток:
0.40 - 0,60 мА Для стандартного мака
Частота ШИМ:
100 Гц Рекомендуемая
Полость:
VC16-4SPCL
16-размерные 4-полосные полости
Момент установки картриджа:
129 - 142 Н-м (95 - 105 фунт-футов)
Момент затяжки гайки катушки:
6.8 - 9,5 Н-м (5 - 7 фунт-футов)
Ограничение ориентации:
---
