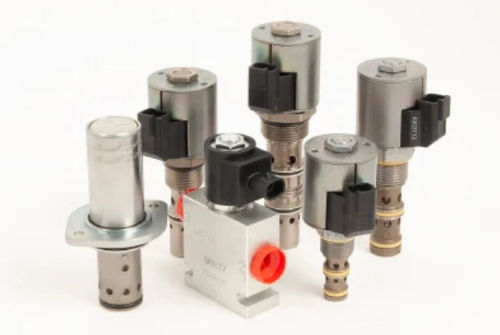

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПОППЕТ, 2-ХОДОВОЙ, НОРМАЛЬНО ЗАКРЫТЫЙ
Двухходовой соленоидный клапан, управляемый пилотом, поппет-типа, нормально закрытый, ввинчивающийся, гидравлический картриджный клапан, разработанный для низкого уровня утечки в системах удержания нагрузки.
Работа
В обесточенном состоянии SVCV08-20XX перекрывает поток из порта 2 в порт 1 и из порта 1 в порт 2. Под напряжением SVCV08-20XX пропускает поток из порта 2 в порт 1 и блокирует поток из порта 1 в порт 2. SVCV08-20XX предназначен для установки в полость VC08-3 с обычным входом в полость через порт 3 (порт 2 клапана) и выходом через порт 1 (порт 1 клапана). Падение давления будет значительно выше, если в качестве альтернативного выходного отверстия выбрано отверстие полости 2.
Характеристики
Змеевик, рассчитанный на длительную эксплуатацию.
Закаленное седло для длительного срока службы и низкой утечки.
Дополнительные напряжения и выводы катушки.
Картриджи взаимозаменяемы по напряжению.
Возможность ручного отключения.
Дополнительные водонепроницаемые катушки E-Coils со степенью защиты IP69K.
Обычная для промышленности полость - компактный размер.
Жидкости:
Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
20/18/14 согласно ISO 4406
Вес устройства:
0.1 кг (0,21 фунта) Базовая модель
0.1 кг (0,23 фунта) Вариант M и Y
0.11 кг (0,24 фунта) опция J
Полость:
VC08-3
трехходовые полости размера 08
Момент установки картриджа:
25.8 - 28,5 Н-м (19 - 21 фунт-футов)
Момент затяжки гайки катушки:
5.4-6,8 Н-м (4-5 фунт-футов)
Ограничение ориентации:
Нет
---
