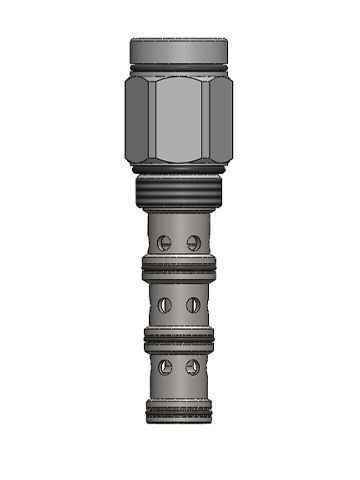

Гидравлический распределитель с выдвижным ящиком PD16-2340-35

с контролируемым приводом3 каналакомпактный

Ввинчивающийся, картриджного типа, управляемый пилотом, золотниковый, воздушно-вентильный, гидравлический распределитель для 3-ходовых контуров, требующих дистанционного управления пилотом. Работа В нейтральном положении (без пилота) PD16-2340 пропускает поток от ③ до ② в двух направлениях, при этом поток блокируется в положении ④. Пружинная камера вентилируется воздухом, который имеет внутреннее кольцевое уплотнение от проточных каналов картриджа. По сигналу дистанционного пилота на ① клапан переключается на открытие с ③ на ④, одновременно блокируя поток на ②. Поскольку пружинная камера вентилируется воздухом и уплотнительным кольцом, картридж может быть полностью герметичен в любом порту, не влияя на требуемое давление пилота, давление пилота не будет зависеть от давления в ④. Характеристики Закаленный золотник и сепаратор для долгого срока службы. Компактность и удобство. Промышленная полость общего назначения. Доступен ряд пружин смещения. Макс. Расход: см. таблицу характеристик Объем масла, необходимый для полного переключения: 2,6 мл (0,16 куб. дюйма) Внутренняя утечка: 42 мл/мин (2,56 куб. дюйма/мин) макс. при 350 бар (5000 фунтов на кв. дюйм) Момент затяжки: 61-67 Нм (45-50 фунт-футов) Жидкость: Минеральная или синтетическая жидкость со смазывающими свойствами при вязкости 7,4~420 сСт (50-2000 ссу) Установка: Без ограничений Полость: V16-4 Инструмент для обработки полости: T/H16-4RC-T-G (черновая обработка), T/H16-4FM-T-G (чистовая обработка)
