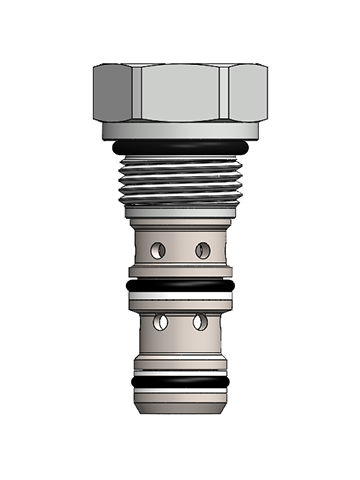

Предохранительный клапан на пружине HPC08

с картриджемпривинчиваемыйвысокое давление

Ввинчивающийся гидравлический обратный клапан картриджного типа с пилотным управлением, который может применяться для однонаправленного блокирования или удержания нагрузки. HPC08 пропускает поток от ② до ③, одновременно блокируя поток в противоположном направлении. Когда на ① подается достаточное давление, жидкость может течь от ③ к ②. Коэффициент управления для этого типа клапана составляет 3,2:1, что означает, что клапан не может быть открыт до тех пор, пока на ① не будет подано не менее 1/3 давления нагрузки, равного ③. В статических условиях или в условиях холостого хода клапан подпружинен для обеспечения удержания. Опционально возможна поставка герметичного пилотного поршня. Предоставляем пружины по индивидуальному заказу. Пожалуйста, свяжитесь со службой поддержки клиентов. Расход: см. таблицу характеристик. Внутренняя утечка： ③ - ②: макс. 0.25 мл/мин (5 капель/мин) при давлении 350 бар (5000 фунтов на кв. дюйм) ② -①: макс. 115 мл/мин (7 куб. дюймов/мин) при 350 бар (5000 фунтов на кв. дюйм) (без герметичного поршня) от ② до ①: отсутствие утечки (без герметичного поршня) Коэффициент пилотирования：3,2:1 коэффициент пилотирования: Смещение контрольной пружины: Стандарт: 1 бар (14,5 фунтов на кв. дюйм); с герметичным поршнем: мин. 5 бар （73 psi) Давление растрескивания：1 бар (14,5 фунтов на кв. дюйм) 5 бар（73 psi） Фильтрация: максимальное номинальное значение: 10 мкм（NAS 8），ISO4406 19/17/14 Жидкость: Минеральная или синтетическая жидкость со смазывающими свойствами при вязкости 7,4~420 сСт (50-2000 ссу) Установка: без ограничений. Полость：VC08-3 ； Инструмент для полостей：T/H08-3RC-T-G（粗加工） ； T/H08-3FM-T-G（精加工） Комплект уплотнений：SK08-3X-TM
