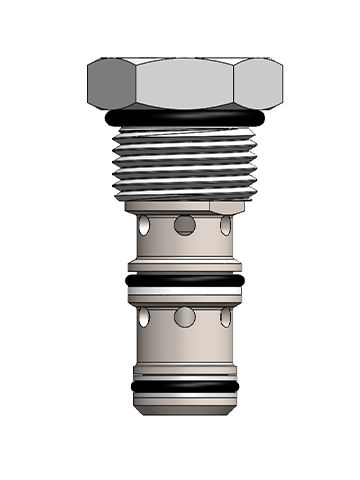

Предохранительный клапан с контролируемым приводом PC10

с картриджемпоршневыйпривинчиваемый

Ввинчивающийся гидравлический обратный клапан картриджного типа с пилотным управлением, который может применяться для однонаправленного блокирования или удержания нагрузки. PC10 пропускает поток от ② до ③, одновременно блокируя поток в противоположном направлении. Когда на ① подается достаточное давление, жидкость может течь от ③ к ②. Коэффициент управления для этого типа клапана составляет 4:1, что означает, что клапан не может быть открыт до тех пор, пока на ① не будет подано не менее 1/3 давления нагрузки, равного ③. В статических условиях или в условиях холостого хода клапан подпружинен для обеспечения удержания. Опционально возможна поставка герметичного пилотного поршня. Предоставляем пружины по индивидуальному заказу. Пожалуйста, свяжитесь со службой поддержки клиентов. Расход: см. таблицу характеристик. Внутренняя утечка： ③ - ②: макс. 0.1 мл/мин (2 капли/мин) при 250 бар (3600psi) ② -①: макс. 115 мл/мин (7 куб. дюймов/мин) при 250 бар (3600 фунтов на кв. дюйм) (без герметичного поршня) от ② до ①: отсутствие утечки (без герметичного поршня) Соотношение пилотов：4:1: Смещение контрольной пружины: стандарт: 1,7 бар (25 фунтов на кв. дюйм); с уплотненным поршнем: мин. 6,2 бар （90 фунтов на кв. дюйм) Фильтрация: максимальное номинальное значение: 10 мкм（NAS 8），ISO4406 19/17/14 Жидкость: Минеральная или синтетическая жидкость со смазывающими свойствами при вязкости 7,4~420 сСт (50-2000 ссу) Установка: без ограничений. Полость：VC10-3 ； Инструмент для полостей：T/H10-3RC-T-G（粗加工） ； T/H10-3FM-T-G（精加工） Комплект уплотнений：SK10-3X-TM
