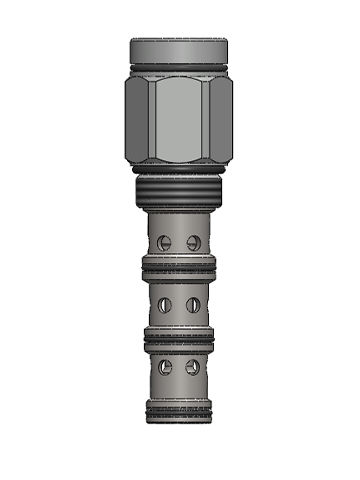

Ввинчивающийся, картриджного типа, управляемый пилотом, золотниковый, воздушно-вентильный, гидравлический распределитель для 3-ходовых контуров, требующих дистанционного управления пилотом.
Работа
В нейтральном положении (без пилота) PD16-2340 пропускает поток от ③ до ② в двух направлениях, при этом поток блокируется в положении ④. Пружинная камера вентилируется воздухом, который имеет внутреннее кольцевое уплотнение от проточных каналов картриджа. По сигналу дистанционного пилота на ① клапан переключается на открытие с ③ на ④, одновременно блокируя поток на ②. Поскольку пружинная камера вентилируется воздухом и уплотнительным кольцом, картридж может быть полностью герметичен в любом порту, не влияя на требуемое давление пилота, давление пилота не будет зависеть от давления ④.
Характеристики
Закаленный золотник и сепаратор для долгого срока службы.
Компактность и удобство.
Промышленная полость общего назначения.
Доступен ряд пружин смещения.
Внутренняя утечка: 42 мл/мин (2,56 куб. дюйма/мин) макс. при 350 бар (5000 фунтов на кв. дюйм)
Момент установки: 61-67 Нм (45-50 фунт-футов)
Давление пилота, необходимое для полного смещения золотника: Для пружины 5,5 бар (80 фунтов на кв. дюйм): 5.5 бар (80 фунтов на кв. дюйм)
Для пружины 11,5 бар (167 фунтов на кв. дюйм): 11.5 бар (167 фунтов на кв. дюйм)
Температура: -40°C~120°C со стандартными уплотнениями из буны
-26°C~204°C с фторуглеродными уплотнениями
Жидкость: Минеральная или синтетическая жидкость со смазывающими свойствами при вязкости 7,4~420 сСт (50-2000 ссу)
Установка: Без ограничений
Полость: V16-4
Инструмент для обработки полости: T/H16-4RC-T-G (черновая обработка), T/H16-4FM-T-G (чистовая обработка)
---
