Цифровой микроомметр HZ-3320E-I

переноснойнастольныйс низким сопротивлением

Общее описание
HZ-3320E-I — портативный тестер постоянного сопротивления для трансформаторов, предназначенный для полевых испытаний распределительных трансформаторов. Устройство обеспечивает выходной ток до 20 A и позволяет выполнять однокнопочные трехфазные измерения сопротивления постоянному току и расчёт уровня несимметрии с использованием алгоритма, оптимизированного для распределительных трансформаторов. Предназначено для быстрых, точных проверок и сбора данных на объекте.

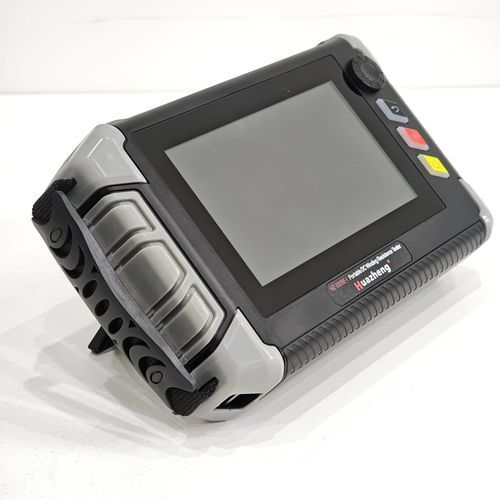

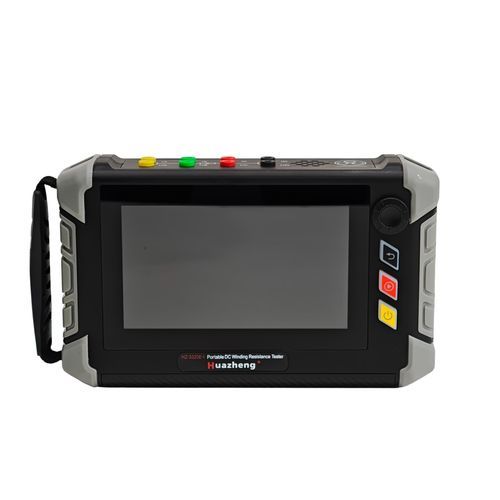

Конструкция и физические характеристики
Прибор может использоваться в руках или на рабочем столе с полным сенсорным управлением. Корпус выполнен методом вторичного впрыска, на четырёх углах имеются резиновые демпферы для защиты от ударов. Зона захвата покрыта мягкой рифлёной резиной для надёжного удержания. Передняя панель защищена закалённым взрыво‑защищённым стеклом, установлен 7‑дюймовый промышленный цветной ёмкостный сенсорный экран.

Функции продукта

• Максимальный тестовый выходной ток: 20 A; переключаемые ступени: 20 A, 10 A, 5 A, 1 A, 0,1 A и режим низкого тока (≤10 mA).
• Оптимизированные алгоритмы для распределительных трансформаторов обеспечивают однокнопочные трехфазные измерения и расчёт несимметрии.
• Быстрые циклы испытаний и высокая точность измерений.
• Встроенная сменная литиевая батарея (16,8 V / 6,4 Ah); опционально — наборы дополнительных батарей и настольное зарядное устройство для непрерывных полевых испытаний.
• Совместимость адаптеров питания для предотвращения использования неверных зарядных устройств; возможна работа во время зарядки.
• Поддержка типов обмоток Yn, Y и Δ с трехфазными методами измерения.
• Функции защиты: защита от противо‑ЭДС (EMF), защита от разрыва цепи и другие защитные функции.
• Локальное хранение до 200 записей; поддержка экспорта через USB; опциональный внешний термопринтер.
• Интерфейс: 7" промышленный ёмкостный сенсорный экран, джог‑диал и кнопки для двухручной и настольной работы.
• Типичная ёмкость на один заряд: возможность протестировать не менее 50 трансформаторов при стандартных условиях эксплуатации.

Пример теста / Метод
Пример образца: сухой трансформатор 1600 kVA, 10/0,4 kV. Рекомендуемый метод: многократно измерять высоковольтную сторону в ступени 5 A (для моделирования разных положений отводов) и измерить низковольтную сторону в ступени 20 A; выбирать ступени согласно конструкции обмоток и ожидаемым диапазонам сопротивления.

Технические характеристики

• Модель: HZ-3320E-I
• Тип: Трехфазный, 20 A
• Выходной ток (ступени): 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Диапазоны измерения по ступеням: 20 A: 0,5 mΩ ~ 100 mΩ; 10 A: 1,0 mΩ ~ 300 mΩ; 5 A: 10 mΩ ~ 1,0 Ω; 1 A: 200 mΩ ~ 6,0 Ω; 0,1 A: 2,0 Ω ~ 60 Ω; ≤10 mA: 30 Ω ~ 25 kΩ
• Точность: ±(показание × 0,2% + 2)
• Внутреннее питание: встроенная литиевая батарея 16,8 V / 6,4 Ah (сменная)
• Сетевой адаптер (вход/выход): Вход AC 100–240 V, 50/60 Hz; Выход DC 24 V / 2 A
• Рабочая температура: -10 °C ~ 50 °C
• Относительная влажность: ≤90% (без конденсата)
• Габариты: 270 mm × 160 mm × 65 mm
• Вес: 2,0 kg
• Хранилище данных: до 200 записей; экспорт через USB
• Дисплей: 7" промышленный цветной ёмкостный сенсорный экран
• Защита и опции: защита EMF и от разрыва цепи; опциональный термопринтер, дополнительные комплекты батарей, настольное зарядное устройство
