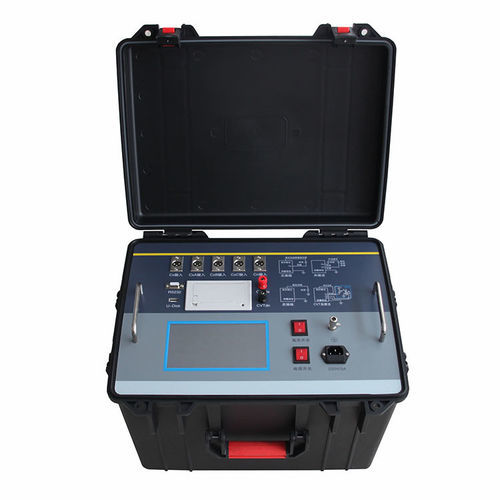

Тестер грузоподъемности HZ-2400H

высокого напряжениядиэлектрическийэлектрически изолированный

Обзор продукта
HZ-2400H — измеритель диэлектрических потерь для определения емкости и диэлектрического тангенса (tgδ) в трансформаторах, реакторах, конденсаторах, вводах и разрядниках. Предназначен для приёмочных, плановых и профилактических испытаний на производстве и в подстанциях, обеспечивает надёжную оценку состояния изоляции и выявление локальных дефектов.

Особенности

• Цифровая фильтрация с использованием преобразования Фурье (FFT) для высокоточных измерений емкости и tgδ, поддержка автоматических процедур измерения.
• Технология частотного преобразования для подавления помех 50 Гц; сохраняет точность при сильных электромагнитных помехах.
• Высокопроизводительный импульсный источник питания с переменной частотой, чистые синусоидальные выходы (45 Гц / 55 Гц) и выход до 10 кВ; поддержка режима Buck‑Boost.
• Большой полно‑тач LCD с графическим интерфейсом для интуитивной работы и минимального обучения.
• Встроенный календарный чип и память большой ёмкости для хранения результатов с меткой времени; просмотр и печать исторических записей.
• Экспорт данных на USB‑накопитель и управление на ПК через специальное ПО; интерфейс RS232 для удалённого управления и интеграции данных.
• Микропроцессорное управление автоматизированными последовательностями испытаний в зависимости от выбранного метода.
• Опция интегрированной модели со стандартным конденсатором и HV‑блоком для упрощения проводки на месте.
• Поддержка измерения диэлектрических потерь масла с использованием стандартной масляной чаши и специальных испытательных проводов.
• Функция экранирования низкого напряжения при обратной проводке, позволяющая выполнять отдельные измерения без отключения заземлённой шины CVT.
• Возможность проведения испытаний на переменное напряжение (hipot) для PT/CT и систем низкого напряжения (например, 400 В).
• Обнаружение внешней частоты HV питания в диапазоне 40–70 Гц и поддержка промышленных или последовательных резонансных источников для испытаний HV большой ёмкости.
• Функции испытания CVT: самовозбуждение, автоматическое определение C1/C2 и их tgδ, измерение общей емкости/tgδ CVT и четыре уровня защиты (HV/LV и по току).
• Измерение коэффициента трансформации CVT, полярности и фазовой погрешности.
• Одновременные измерения на четырёх каналах для тестирования трёхфазных вводов и нейтральной точки.
• Встроенный термопринтер для отчётов на месте; экспорт через USB.
• Централизованное управление: ПК может управлять до 32 приборами для интеграции в испытательные автомобили.
• Защитные функции: контроль заземления (без HV при отсутствии правильного заземления), защита от перегрузки по току и автоматическое отключение HV при фиксируемом ударе током операторе.
• Опциональный модуль GPS для указания места проведения испытания.

Технические характеристики

• Модель: HZ-2400H
• Точность емкости (Cx): ±(показание × 1% + 1 пФ)
• Точность tgδ: ±(показание × 1% + 0,00040)
• Помехозащищённость: частотное преобразование; заявленная точность достижима при помехах до 200%
• Разрешение: до 0,001 пФ (4 значащие цифры)
• Диапазон tgδ: неограничен, разрешение 0,001%
• Автоматическое определение типа образца: емкость / индуктивность / сопротивление
• Диапазон тестового тока: 10 μA ~ 5 A
• Диапазоны емкости при внутреннем HV: 3 пФ ~ 60000 пФ @ 10 кВ; 60 пФ ~ 1 μФ @ 0,5 кВ
• Диапазоны емкости при внешнем HV: 3 пФ ~ 1,5 μФ @ 10 кВ; 60 пФ ~ 30 μФ @ 0,5 кВ
• Диапазон установки внутреннего HV: 0,5 ~ 10 кВ (12 кВ опция)
• Максимальный выходной ток (внутренний): 200 mA
• Максимальный испытательный ток при обратной проводке: 10 кВ / 5 A (сеть или частотное преобразование 40–70 Гц)
• Низковольтный самовозбуждающийся выход CVT: 3 ~ 50 V, 3 ~ 30 A
• Точность измерения коэффициента трансформации: ±(показание × 1%); диапазон 10 ~ 99999
• Точность измерения фазы: ±0,1°; диапазон 0 ~ 359,9°
• Рабочая частота испытания: 40–70 Гц настраиваемая; автоматическое двойное преобразование частоты для 50/60 Гц настраиваемо
• Точность частоты: ±0,01 Hz
• Время измерения: ≈ 40 с (в зависимости от метода)
• Питание: 180 V ~ 270 VAC, 50 Hz ±1% (сеть или генератор)
• Интерфейсы: RS232 стандарт, U‑диск (USB) для хранения данных
• Принтер: встроенный термомикропринтер
• Температура эксплуатации: -10 °C ~ 50 °C
• Относительная влажность: <90%
• Габариты: 500 mm × 377 mm × 330 mm
• Вес: 28 kg
