Описание
В процессе производства трансформаторов, включая испытания полуфабрикатов, заводские испытания готовой продукции, монтаж, капитальный ремонт, регулировку переключающих устройств, приёмо-сдаточные и профилактические испытания, проводимые в соответствии с требованиями энергетического департамента, необходимо измерять сопротивление постоянному току и коэффициент трансформации трансформатора. Эти испытания позволяют проверить качество сварки обмоточных соединений, выявить межвитковые замыкания в обмотке, проверить качество контакта в каждом положении переключающего устройства и убедиться в том, что фактическое положение переключающего устройства соответствует заданному. Это также помогает выявить такие проблемы, как разрывы вала.

Традиционные методы испытаний требуют многократной настройки проводки и проведения интервальных испытаний с использованием двух отдельных приборов, что отнимает много времени и неэффективно, существенно замедляя ход производства.

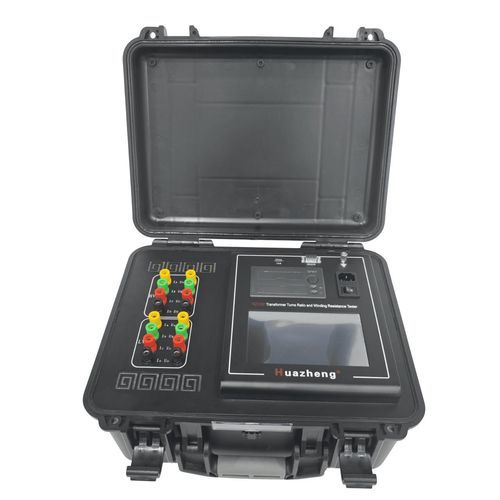

Для более быстрого измерения сопротивления постоянному току и коэффициента трансформации трансформаторов наша компания разработала интегрированный тестер сопротивления постоянному току и коэффициента трансформации трансформаторов HZ2162. Этот прибор имеет однократную настройку подключения, что позволяет выполнять как измерение коэффициента трансформации, так и измерение сопротивления постоянному току в шестифазной цепи без отсоединения проводов. Все функции легко доступны и управляются с помощью сенсорного экрана.

Особенности

• Прибор подходит для испытания распределительных трансформаторов напряжением 10 кВ и 35 кВ, трансформаторов, двигателей, генераторов и других индуктивных нагрузок. Также используется для измерения проводов, контактов реле и т.д.
• Оснащён функцией преобразования температуры, позволяющей при необходимости корректировать значения сопротивления для различных температур, что упрощает сравнение данных.
• Имеет функции защиты, включая звуковую сигнализацию разряда, защиту от перегрева источника питания и защиту от подключения с обратным напряжением.
• Переключатель нагрузки можно переключать непосредственно в режиме измерения, и прибор автоматически обновляет данные без необходимости перезагрузки.
• Прибор предлагает 6 настроек тока и оснащён функцией автоматического выбора диапазона тока, которая выбирает соответствующую настройку тока в зависимости от нагрузки.

Характеристики коэффициента трансформации

• Использует трёхфазный прецизионный инверторный источник питания, что исключает гармоническое влияние сетевого напряжения во время измерения, повышая точность. Также обеспечивается стабильная работа прибора при питании от генератора.
• Трёхфазное выходное напряжение повышает скорость испытаний. Устройство позволяет измерять фазовый угол между фазами и автоматически определять группу обмоток (0–11). Для выпрямительных трансформаторов с несколькими обмотками при низком напряжении устройство позволяет измерять коэффициент трансформации и отклонение угла (до 7,5°) без отключения стороны низкого напряжения.
• Совместим с широким спектром трансформаторов, особенно подходит для трансформаторов типа Z, выпрямительных трансформаторов, заземляющих трансформаторов и трансформаторов электропечей. Оснащён защитой от обратного соединения высокого и низкого напряжения, межвитковых замыканий трансформатора, неправильных настроек переключателя ответвлений и коротких замыканий на выходе, что повышает стабильность работы прибора.
• После ввода номинальных параметров прибор автоматически измеряет коэффициент трансформации трансформатора, значение погрешности и положение РПН. Это особенно эффективно для устройств с асимметричным переключением, точно определяя положение РПН даже для устройств с числом РПН до 99.
• Оснащён 7-дюймовым сенсорным цветным ЖК-дисплеем высокой яркости, обеспечивающим чёткую видимость даже при ярком освещении. Полностью сенсорное управление позволяет легко переключаться между китайским и английским языками.

Основные технические индикаторы
1. Основные показатели прямого сопротивления:
Испытательный ток сопротивления постоянному току: АВТО
Диапазон и точность измерения сопротивления постоянному току:
10 А: 0,5 мОм – 800 мОм ±(0,2%+2 цифры)
3 А: 2 мОм – 2 Ом ±(0,2%+2 цифры)
1 А: 5 мОм – 10 Ом ±(0,2%+2 цифры)
200 мА: 100 мОм – 50 Ом ±(0,2%+2 слова)
40 мА: 500 мОм – 250 Ом ±(0,2%+2 цифры)
Минимальное разрешение: 0,1 мкОм
Дисплей: ЖК-дисплей. Дисплей резистора имеет 4 эффективных значения.
Хранилище данных: 1000 групп
Рабочая среда: относительная влажность:
Электропитание: переменный ток 220 В ± 10 В, 50 Гц ± 1 Гц. Предохранитель 5 А.
Максимальная потребляемая мощность: 200 Вт

2. Основные показатели коэффициента трансформации:
Диапазон испытаний: Коэффициент трансформации: 0,9 ~ 10000
Угол: 0-360°
Точность отношения: ± 0,1% + 2 слова (0,9-500)
± 0,2% + 2 слова (501-2000)
± 0,5% + 2 слова (2001-10000)
Точность измерения угла: ± 0,2°
Выходное напряжение: автоматически регулируется в зависимости от нагрузки.
Разрешение: отношение - минимум 0,0001, угол - 0,01°
Рабочее питание: AC220V ± 10% 50 ± 1Гц
Температура окружающей среды: -10°C ~ 40°C
Относительная влажность: ≤ 85%, без конденсации

Комплект поставки
Нет. | Элемент | Кол-во
1 | Главный двигатель | 1
2 | Т-образная линия | 8
3 | Линия электропередачи | 1
4 | Провод заземления | 1
5 | Трубка предохранителя | 2
6 | Печать папер | 1
7 | Тестовый образец (Стандартное сопротивление) | 1
8 | Последовательный порт | 1

Характеристики / спецификации

• Модель: HZ2162
• Марка: Huazheng
• Тип: Интегрированный тестер сопротивления обмоток и коэффициента трансформации трансформатора
• Сенсорный цветной ЖК-дисплей 7"
• Автоматический выбор диапазона тока
• Диапазон коэффициента трансформации: 0,9 ~ 10000
• Диапазон измерения сопротивления: от 0,5 мОм до 250 Ом (в зависимости от режима)
• Питание: AC220V ± 10% 50 ± 1Гц
• Рабочая температура: -10°C ~ 40°C
• Относительная влажность: ≤ 85%
