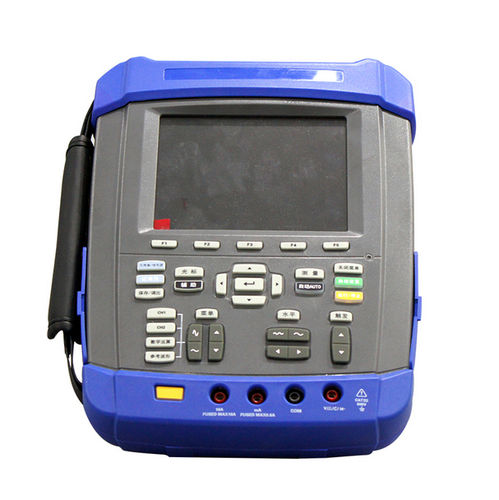

Портативное устройство для измерения частичных разрядов HZ-9003C

I. Введение в систему
Частичный разряд является симптомом и проявлением деградации изоляции в энергетическом оборудовании, а также причиной дальнейшего ухудшения изоляции. Поскольку последствия пробоя изоляции часто бывают серьезными, обнаружение частичных разрядов в энергетическом оборудовании имеет особое значение. Частичный разряд в электрооборудовании — это электрические разряды, которые не вызывают полного короткого замыкания между электродами. Эти разряды обычно имеют небольшую амплитуду, но они могут непрерывно ухудшать изоляцию, потенциально приводя к окончательному выходу из строя. Обнаружение частичных разрядов под напряжением обеспечивает быстрый и простой метод выявления потенциальных дефектов изоляции, которые могут привести к отключению электроэнергии или травмам персонала.
II. Основные характеристики
1) Позволяет быстро обнаруживать частичные разряды в высоковольтном электрооборудовании, особенно в распределительных устройствах, непосредственно на месте эксплуатации. Прост в использовании, имеет небольшие размеры, легкий и портативный.
2) Схема датчика обнаружения частичных разрядов использует передовые технологии обработки радиочастотных сигналов, высокочастотной обработки сигналов и обработки слабых сигналов, а также высокоточные аналого-цифровые преобразователи и высокоскоростные цифровые сигнальные процессоры для цифровой обработки сигналов, что обеспечивает превосходную помехоустойчивость и точность измерений.
3) Интегрирует несколько методов обнаружения сигналов частичных разрядов, включая ультразвуковой, метод переходных поверхностных волн, контактный ультразвуковой и высокочастотный методы.
4) Встроенный бесконтактный акустический датчик и датчик TEV.
5) Предоставляет несколько окон отображения для анализа данных испытаний на частичные разряды, включая осциллограммы, фазовые диаграммы, гистограммы и четырехэлементные диаграммы.
6) Поддерживает функции хранения и просмотра данных; данные могут быть экспортированы непосредственно через SD-карту или USB.
7) Поддерживает многоуровневые настройки пороговых значений для предупреждений и сигналов тревоги, обеспечивая интуитивно понятные подсказки о проблемах с помощью различных цветов амплитуды.
8) Питание от литиевой батареи большой емкости, обеспечивающей непрерывную работу более 10 часов на одной зарядке.
