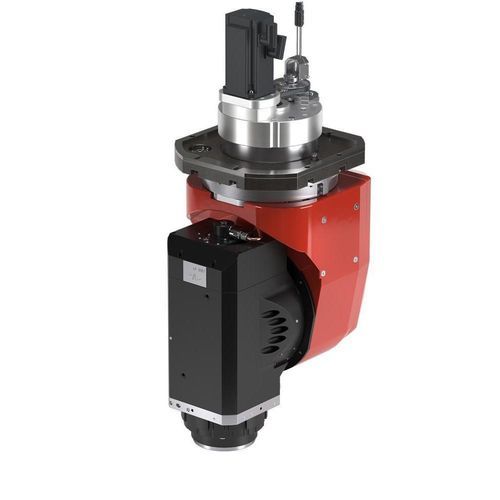

Угловая головка для обрабатывающей установки HS678

фрезеровщикмеханизированная

Обзор
HS678 — 1‑ и 2‑осевой узел для обработки, разработанный и изготовленный HSD для прецизионной обработки металлов и композитов. HS678 доступен в нескольких конфигурациях по двигателю для интеграции на фрезерных станках и обрабатывающих центрах по всему миру.

Применение / Материалы

• Металл
• Композит

Техническая спецификация (таблица)
Марка двигателя | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Макс. крутящий момент оси A [Nm] | 1225 | 1200
Макс. крутящий момент оси C [Nm] | 1225 | 1200
Зажимной момент тормозов оси A [Nm] | 1080 | 1080
Зажимной момент тормозов оси C [Nm] | 1080 | 1080
Макс. скорость оси A [° / с] | 120 | 120
Макс. скорость оси C [° / с] | 200 | 200
Точность измерительной системы A [arcsec] | 60(30) | 60(30)
Точность измерительной системы C [arcsec] | 60(30) | 60(30)
Диапазон оси A [°] | ±120 | ±120
Диапазон оси C [°] | ±245 | ±245
Вес [kg] | ≈2 280 | ≈2 280

Характеристики / Технические параметры

• Модель: HS678
• Поддерживаемые марки двигателей: Siemens, Fanuc, Yaskawa
• Макс. крутящий момент оси A: 1225 Nm (опция/конфигурация: 1200 Nm)
• Макс. крутящий момент оси C: 1225 Nm (опция/конфигурация: 1200 Nm)
• Зажимной момент тормозов (A, C): 1080 Nm
• Макс. скорость A: 120 °/с
• Макс. скорость C: 200 °/с
• Точность измерительной системы (A, C): 60 (30) arcsec
• Диапазон оси A: ±120°
• Диапазон оси C: ±245°
• Приблизительный вес: ≈2 280 kg
