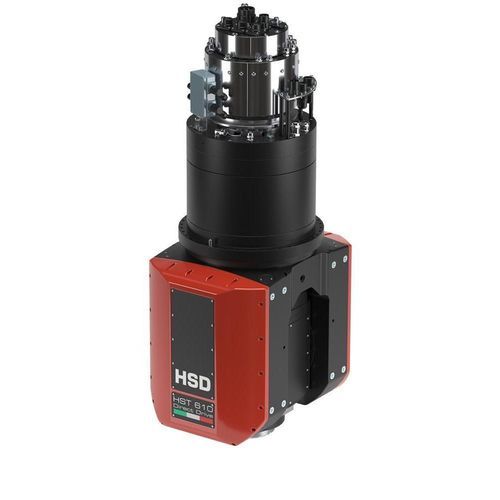

Угловая головка фрезеровщик HST610 DS

для промышленностифрезеровщикинтегральная

Обзор
Ознакомьтесь с головкой HST610 DS для 1 и 2 осей, разработанной, произведённой и реализуемой компанией HSD по всему миру для обработки металлов, композитов и древесины. HST610 DS — многоосевая головка для промышленных операций токарно-фрезерной обработки, требующих точного углового позиционирования и высокого крутящего момента.

Основные характеристики

• Доступна в исполнении 1 ось или 2 оси (оси A и C)
• Подходит для обработки металлов и применений с композитами/деревом
• Интегрированная моторная технология HSD Direct Drive

Теги продукта

• Металл

Технический лист (таблица)
Марка двигателя: HSD Direct Drive
Макс. крутящий момент оси A [Nm]: 480
Макс. крутящий момент оси C [Nm]: 680
Зажимной момент тормозов оси A [Nm]: 2.000
Зажимной момент тормозов оси C [Nm]: 2.000
Макс. скорость оси A [°/сек]: 300
Макс. скорость оси C [°/сек]: 300
Точность измерительной системы A [arcsec]: 5 (2 по запросу)
Точность измерительной системы C [arcsec]: 4 (2 по запросу)
Диапазон оси A [°]: ±110
Диапазон оси C [°]: ±360
Вес [kg]: ̴ 310

Применения / типичные варианты использования

• Высокоточные головки 1 и 2 оси для обработки металлов, композитов и дерева
• Промышленные операции обработки, требующие высокого крутящего момента и точного углового позиционирования
• Интеграция в многоосевые обрабатывающие центры и специализированные производственные линии

Характеристики / технические спецификации

• Марка двигателя: HSD Direct Drive
• Макс. крутящий момент оси A: 480 Nm
• Макс. крутящий момент оси C: 680 Nm
• Зажимной момент тормозов оси A: 2.000 Nm
• Зажимной момент тормозов оси C: 2.000 Nm
• Макс. скорость оси A: 300 °/с
• Макс. скорость оси C: 300 °/с
• Точность измерительной системы A: 5 arcsec (2 arcsec по запросу)
• Точность измерительной системы C: 4 arcsec (2 arcsec по запросу)
• Диапазон оси A: ±110°
• Диапазон оси C: ±360°
• Вес: приблизительно 310 kg
