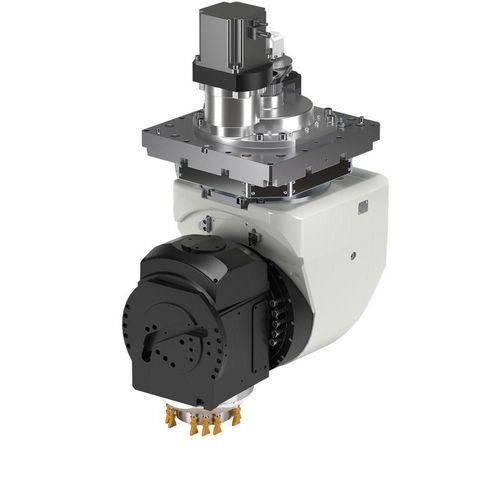

Угловая головка для обрабатывающей установки HS778

фрезеровщикдля промышленностикомпактная

Обзор
HS778 — это 1- и 2-осная фрезерная головка, разработанная, изготовленная и реализуемая по всему миру компанией HSD для обработки широкого спектра материалов и металлов.

Применение

• Промышленные операции обработки на различных материалах и металлах
• Интеграция в станки, требующие решений с 1-осной или 2-осной головкой

Ключевые характеристики

• Совместимые бренды моторов: Siemens, Fanuc, Yaskawa
• Высокие торки осей для тяжёлых операций резания (A и C: 2 400 Нм)
• Тормоза осей с существенным зажимным моментом для стабильной работы (A: 2 000 Нм; C: 3 000 Нм)
• Высокие максимальные скорости осей для повышения производительности (A: 85 °/сек; C: 115 °/сек)
• Высокоточные измерительные системы (уровень угловых секунд: A 60 (20); C 60 (30))
• Компактные рабочие диапазоны для осей A и C (A: ±100°; C: ±262°)
• Примерный установочный вес: ≈ 350 кг

Технические данные
Бренд мотора: Siemens, Fanuc, Yaskawa
Макс. крутящий момент оси A [Nm]: 2.400
Макс. крутящий момент оси C [Nm]: 2.400
Зажимной момент тормозов оси A [Nm]: 2.000
Зажимной момент тормозов оси C [Nm]: 3.000
Макс. скорость оси A [° / сек]: 85
Макс. скорость оси C [° / сек]: 115
Точность измерительной системы A [arcsec]: 60 (20)
Точность измерительной системы C [arcsec]: 60 (30)
Диапазон оси A [°]: ±100
Диапазон оси C [°]: ±262
Вес [kg]: ≈ 350

Характеристики / технические спецификации

• Бренд мотора: Siemens, Fanuc, Yaskawa
• Макс. крутящий момент оси A: 2.400 Nm
• Макс. крутящий момент оси C: 2.400 Nm
• Зажимной момент тормозов оси A: 2.000 Nm
• Зажимной момент тормозов оси C: 3.000 Nm
• Макс. скорость оси A: 85 °/сек
• Макс. скорость оси C: 115 °/сек
• Точность измерительной системы A: 60 (20) arcsec
• Точность измерительной системы C: 60 (30) arcsec
• Диапазон оси A: ±100°
• Диапазон оси C: ±262°
• Вес: приблизительно 350 кг
