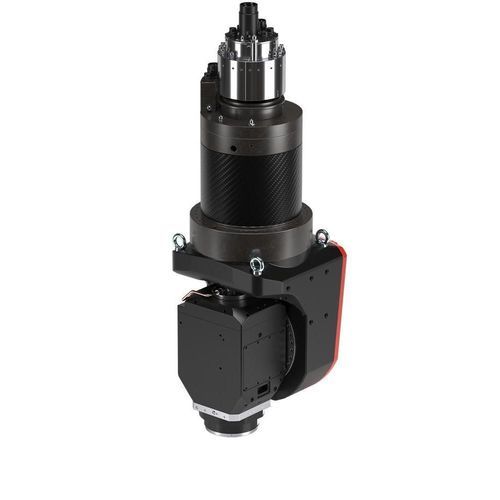

Угловая головка для обрабатывающей установки HST810 MS

фрезеровщикдля промышленностимеханизированная

Обзор
HST810 MS — это HSD головка для обработки с 1 и 2 осями, разработанная для промышленной обработки широкого спектра материалов и металлов. Она интегрирует прямой привод HSD для обеспечения высокого момента и точного позиционирования, необходимых в требовательных условиях обработки.

Ключевые особенности

• Конфигурация: доступна в исполнении 1 ось или 2 оси
• Прямой привод HSD для уменьшения люфта и улучшения динамической реакции
• Подходит для обработки различных материалов и металлов
• Разработана для промышленных применений, требующих высокого крутящего момента и точности

Технические данные
Марка двигателя: HSD Direct Drive
Макс. момент оси A [Nm]: 707
Макс. момент оси C [Nm]: 1250
Крутящий момент зажима тормозов оси A [Nm]: 2000
Крутящий момент зажима тормозов оси C [Nm]: 4000
Макс. скорость оси A [° / с]: 180
Макс. скорость оси C [° / с]: 180
Точность измерительной системы A [arcsec]: 2
Точность измерительной системы C [arcsec]: 2
Диапазон оси A [°]: ±110
Диапазон оси C [°]: ±360
Масса [kg]: ≈ 550

Технические характеристики

• Марка двигателя: HSD Direct Drive
• Макс. момент оси A: 707 Н·м
• Макс. момент оси C: 1250 Н·м
• Крутящий момент зажима (тормоза оси A): 2000 Н·м
• Крутящий момент зажима (тормоза оси C): 4000 Н·м
• Макс. скорость оси A: 180 °/с
• Макс. скорость оси C: 180 °/с
• Точность измерительной системы оси A: 2 arcsec
• Точность измерительной системы оси C: 2 arcsec
• Угол вращения оси A: ±110°
• Угол вращения оси C: ±360°
• Примерная масса: 550 kg
