Шариковая опора из нержавеющей стали PVU series

из сталииз пластикадля высоких нагрузок

Обзор продукта

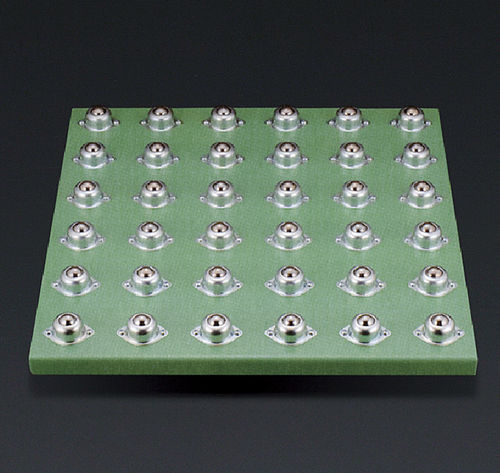

Унитарные пресс-формованные модули и столы Planeveyor для транспортировки и изменения направления движения тяжелых предметов и оснастки. Доступны стандартизированные блоки удаления пыли и усиленные версии для средних и тяжелых нагрузок. Типичные применения: передача изделий, смена направления, интеграция подъёмных столов.

Включенные серии

• Серия PVU
• Серия PVUH
• Серия PVUFH
• Серии PVT / PVT-50H / PVHLT / PVLT

Серия PVU - спецификации
Model / L / P / P1 / K / K1 / Вес / Количество Planeveyor для использования / Направление использования
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1.8 kg / PV50UH (6 шт.) / Вверх
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2.6 kg / PV50UH (9 шт.) / Вверх
PVU-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 3.5 kg / PV50UH (12 шт.) / Вверх
PVU-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 5.2 kg / PV50UH (18 шт.) / Вверх

Серия PVUH - спецификации
Model / L / P / P1 / K / K1 / Вес / Количество Planeveyor для использования / Направление использования
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.3 kg / PV30U + усилительные детали (6 шт.) / Вверх
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4.9 kg / PV30U + усилительные детали (9 шт.) / Вверх
PVUH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 6.5 kg / PV30U + усилительные детали (12 шт.) / Вверх
PVUH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 9.7 kg / PV30U + усилительные детали (18 шт.) / Вверх

Серия PVUFH - спецификации
Model / L / P / P1 / K / K1 / Вес / Количество Planeveyor для использования / Направление использования
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.7 kg / PV120UFH (6 шт.) / Вверх
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5.6 kg / PV120UFH (9 шт.) / Вверх
PVUFH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 7.4 kg / PV120UFH (12 шт.) / Вверх
PVUFH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 11.1 kg / PV120UFH (18 шт.) / Вверх

PVT / Серии столов - обзор и спецификации
Используются для изменения направления тяжелых предметов и оснастки. Форма стола, размеры и шаг шариков могут быть изменены под требования применения.

Серия PVT - спецификации
Model / A / B / C / Вес / Количество Planeveyor для использования / Направление использования
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV30 (36 шт.) / Вверх
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV30 (81 шт.) / Вверх

Серия PVT-50H - спецификации
Model / A / B / C / Вес / Количество Planeveyor для использования / Направление использования
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV50H (36 шт.) / Вверх
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV50H (81 шт.) / Вверх

PVHLT / PVLT - обзор и спецификации
PVHLT: ручной подъёмный стол с приводом от ручки, Planeveyor размещён внутри; ручка обеспечивает вертикальное перемещение столешницы. PVLT: пневматический подъёмный стол с Planeveyor внутри; рекомендуемое рабочее давление: 0,5 MPa.

PVHLT - спецификации
PVHLT-6 / 600 mm / P100×5=500 mm / 76.0 kg / PV30 (36 шт.) / Вверх
PVHLT-9 / 900 mm / P100×8=800 mm / 120.0 kg / PV30 (81 шт.) / Вверх

PVLT - спецификации
PVLT-6 / 600 mm / P100×5=500 mm / 54.1 kg / PV30 (36 шт.) / Вверх
PVLT-9 / 900 mm / P100×8=800 mm / 81.2 kg / PV30 (81 шт.) / Вверх

Технические характеристики

• Тип продукта: унитарные пресс-формованные модули и столы Planeveyor для транспортировки и изменения направления тяжелых предметов и оснастки.
• Материалы: STEEL, STAINLESS (доступно), RESIN.
• Соответствие / маркировка: RoHS; PAT; PAT.P.
• Блоки удаления пыли: доступны стандартизированные варианты (например, PV50UH, PV50H, PV120UFH).
• PV50UH: рекомендуемая рабочая нагрузка 490 N (50 kgf). Максимальная грузоподъёмность: 600 kg.
• PV30U + усилительные детали: рекомендуемая рабочая нагрузка 490 N (50 kgf). Максимальная грузоподъёмность: 700 kg (при усилении).
• PV120UFH: статическая расчётная нагрузка 1,960 N (200 kgf); номинальная нагрузка 1,176 N (120 kgf). Максимальная грузоподъёмность: 1,000 kg.
• PV30 / компоненты PV30: рекомендуемая рабочая нагрузка 294 N (30 kgf). Максимальная грузоподъёмность зависит от применения: примеры 300–500 kg в зависимости от модели.
• PVLT: пневматический подъёмный стол. Рекомендуемое рабочее давление: 0,5 MPa.
• Типичные параметры монтажа/размеров доступны для каждой модели: длины (L/A) 600 mm, 900 mm, 1200 mm, 1800 mm с соответствующими шагами и схемами отверстий.
