Шариковая опора из нержавеющей стали PV series

из полимераиз сталииз полиоксиметилена

Обзор

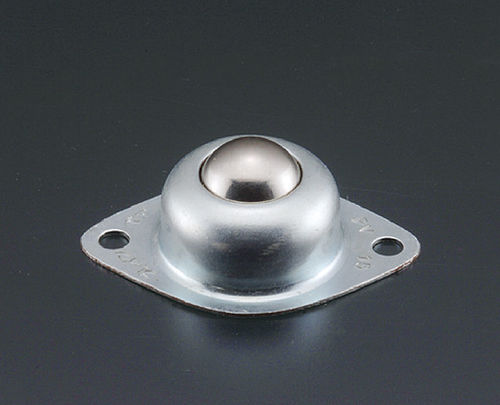

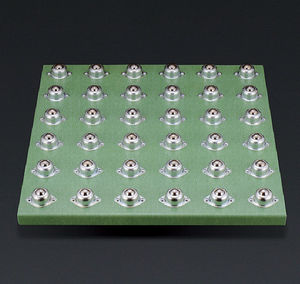

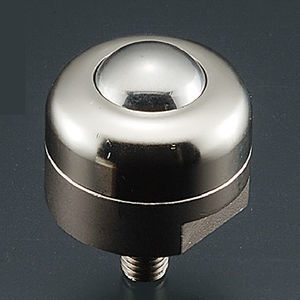

Серия Planeveyor PV — пресс-формованные транспортные узлы, разработанные как экономичный и универсальный вариант в линейке Planeveyor. Серия охватывает широкий диапазон грузоподъемностей — от малых легких типов до моделей с высокой статической нагрузкой.
Для некоторых резиновых/пластиковых типов применяется оригинальная сферическая поверхность (PAT.P); для отдельных моделей доступно устройство для удаления пыли.

Материалы и сертификаты

• Основные материалы: STEEL, SUS304, SUS440C, SCM415, POM (пластик)
• Соответствует RoHS
• Оригинальная сферическая поверхность (PAT.P) применяется для некоторых типов из пластика

Модели и спецификации
Заголовок таблицы: Model | Recommended Load Capacity | Weight | Use Direction | Main Ball | Small Balls | Body | Cover

Группа PV15
PV15 | 147N (15kgf) | 52g | Вверх | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Вверх | SUS440C | SUS440C | SUS304 | SUS304

Группа PV30
PV30 | 294N (30kgf) | 147g | Вверх | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Вверх | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Вверх | POM | SUS440C | SUS304 | SS

Группа PV50H
PV50H | 490N (50kgf) | 142g | Вверх | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Вверх | SUS440C | SUS440C | SUS304 | SUS304

Группа PV80
PV80 | Статическая номинальная нагрузка 1,960N (200kgf) | Рейтинг нагрузки 784N (80kgf) | 219g | Вверх | STEEL | STEEL | SCM415 | SS
PV80S | Статическая номинальная нагрузка 1,960N (200kgf) | Рейтинг нагрузки 784N (80kgf) | 220g | Вверх | SUS440C | SUS440C | SUS440C | SUS304

Группа PV120H
PV120H | Статическая номинальная нагрузка 1,960N (200kgf) | Рейтинг нагрузки 1,176N (120kgf) | 230g | Вверх | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Статическая номинальная нагрузка 1,960N (200kgf) | Рейтинг нагрузки 1,176N (120kgf) | 232g | Вверх | SUS440C | SUS440C | SUS440C | SUS304

PVP (тип из пластика)
PVP30J | 78.4N (8kgf) | 38g | Вверх·Вниз | POM*1 | SUS304*1 | POM | POM
Примечание: *1 Материал больших/малых шариков может быть изменён.

Группа PV15U
PV15U | 98N (10kgf) | 48g | Вверх | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Вверх | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Вверх | POM | SUS440C | SUS304 | SS

Группа PV30U
PV30U | 294N (30kgf) | 134g | Вверх | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Вверх | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Вверх | POM | SUS440C | SUS304 | SS

Группа PV50UH
PV50UH | 490N (50kgf) | 136g | Вверх | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Вверх | SUS440C | SUS440C | SUS304 | SUS304

PV30UX (одношаговый монтаж)
PV30UX | 294N (30kgf) | 150g | Вверх | STEEL | STEEL | SUS304 | SS
Одношаговый монтаж: простая установка одним действием; нет необходимости фиксировать корпус болтами, что упрощает монтаж и демонтаж без инструментов.

Группа PV30-B
PV30-B | 294N (30kgf) | 164g | Вверх | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Вверх | POM | STEEL | SUS304 | SS

Пружинный амортизатор (PV5-C / PV8-C)
Заголовок: Model | Setting Pressure Weight | Maximum Pressure Weight | Weight | Use Direction | Main Ball | Small Balls | Body | Cover
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Вверх | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Вверх | STEEL | STEEL | SS | SS
Пружинный амортизатор принимает рабочую нагрузку за счёт встроенной в корпус Planeveyor пружины.

Примечания
Серия PV включает множество вариантов моделей (стандартная сталь, нержавеющие варианты SUS, пластиковые/POM варианты, одношаговый монтаж и пружинный амортизатор). Суффиксы моделей указывают материал или тип (например S = нержавеющая, J = POM/пластик, U = модульный тип, H = тяжёлый/статический, B = фланцевый/болтовой, C = пружинный амортизатор).

Технические характеристики

• Название серии: PV series
• Бренд: ATEC CO., LTD.
• Тип продукта: пресс-формованная серия Planeveyor (экономичная, универсальная)
• Материалы: STEEL, SUS304, SUS440C, SCM415, POM (пластик)

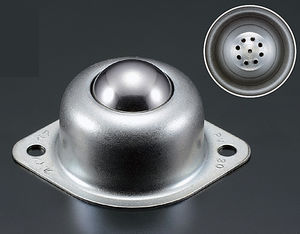

• Патенты / особенности: оригинальная сферическая поверхность (PAT.P) для некоторых изделий из пластика; устройство для удаления пыли доступно для некоторых серий
• Соответствие: RoHS
• Рекомендуемые грузоподъёмности: примеры по моделям (от ~49N (5kgf) до статической номинальной 1,960N; номинальные нагрузки до 1,176N для крупных моделей)
• Типичное направление использования: Вверх (многие модели); некоторые пластиковые типы поддерживают Вверх и Вниз
• Диапазон веса: от ~18g до ~232g в зависимости от модели и материалов
• Варианты моделей: PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C и т.д.
• Файлы CAD и чертежи: 3D-CAD / PDF / DWG / DXF доступны по каждой модели
