Обзор

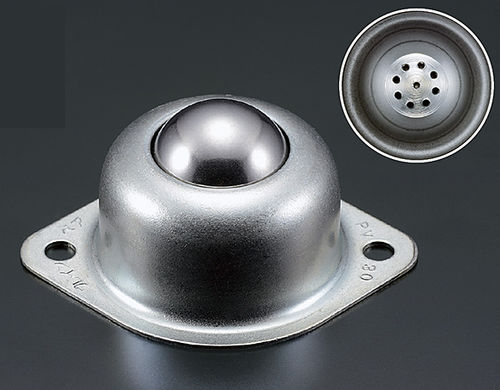

Обычные шариковые транспортеры по своей конструкции склонны к накоплению пыли внутри, что приводит к сбоям в работе в суровых условиях, таких как подводная среда (морская вода, грязная вода), нефть и пыль. В конструкции Planeveyor с функцией удаления пыли используется запатентованная сферическая поверхность (PAT.P), которая обеспечивает наличие отверстий/щелей в приемной части для шариков и в крышке шарикового механизма, что позволяет удалять попавшую внутрь пыль и воду, обеспечивая непрерывное плавное вращение даже в суровых условиях.
Основные особенности
- Оригинальная сферическая поверхность (PAT.P) позволяет просверлить несколько отверстий для удаления пыли.
- Обеспечивает удаление пыли и воды, попадающих внутрь механизма, предотвращая сбои вращения.
- Фундаментальный подход, отличающийся от уплотнений и других мер защиты; основан на внутреннем удалении, а не на предотвращении проникновения.
Сравнение
Традиционная конструкция (старая модель Atec): склонна к проникновению пыли и имеет недостатки в суровых условиях эксплуатации (под водой, в масле, в пыли).
Оригинальная сферическая поверхность (PAT.P): обеспечивает отвод попадающей внутрь пыли и демонстрирует надёжную работу в суровых условиях эксплуатации.
Примеры суровых условий эксплуатации, соответствующих типу сброса пыли
- Транспортировка железной плиты с окалиной
- Транспортировка формы (песчаная форма)
- Площадка по обработке камня (пескоструйная обработка)
- Машина для формования порошка (перемещение формы)
- Транспортировка заготовок в моечной машине
- Транспортировка заготовок в процессе резки
- Машина для формования керамического порошка (формование стекловолокна)
Серии / Модели (обзор)
Серия PV-H включает в себя несколько моделей и вариантов, охватывающих прессованные и режущие типы с отверстиями для удаления пыли: PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Технические таблицы
PV50H / PV50HS / PV50UH / PV50UHS
Модель / Рекомендуемая грузоподъёмность / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка / 3D
PV50H / 490 Н (50 кгс) / 142 г / Вверх / СТАЛЬ / СТАЛЬ / SUS304 / Нержавеющая сталь / (доступно в 3D)
PV50HS / 490 Н (50 кгс) / 134 г / Вверх / SUS440C / SUS440C / SUS304 / SUS304 / (доступно в 3D)
PV50UH / 490 Н (50 кгс) / 136 г / вверх / СТАЛЬ / СТАЛЬ / SUS304 / Нержавеющая сталь / (доступно в 3D)
PV50UHS / 490 Н (50 кгс) / 132 г / Наверх / SUS440C / SUS440C / SUS304 / SUS304 / (доступно в 3D)
PV120H / PV120UFH
Модель / Номинальная статическая нагрузка / Номинальная рабочая нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка / CAD
PV120H / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 230 г / Вверх / СТАЛЬ / СТАЛЬ / SCM415 / Нержавеющая сталь·SUM / (CAD доступно)
PV120UFH / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 320 г / вверх / SUJ2 / SUJ2 / SCM415 / SUM / (CAD доступен)
PV20BH / PV20BSH
Модель / Статическая номинальная нагрузка / Номинальная нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка / CAD
PV20BH / 784 Н (80 кгс) / 196 Н (20 кгс) / 48 г / Вверх / SUJ2 / SUJ2 / SCM415 / SUM / (CAD доступен)
PV20BSH / 784 Н (80 кгс) / 196 Н (20 кгс) / 47 г / вверх / SUS440C / SUS440C / SUS440C / SUS303 / (CAD доступен)
PV50BH / PV50BSH
Модель / Номинальная статическая нагрузка / Номинальная грузоподъёмность / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка
PV50BH / 1 078 Н (110 кгс) / 490 Н (50 кгс) / 94 г / Вверх / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1 078 Н (110 кгс) / 490 Н (50 кгс) / 92 г / вверх / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Модель / Номинальная статическая нагрузка / Номинальная рабочая нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка
PV120BH / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 340 г / Вверх / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 336 г / вверх / SUS440C / SUS440C / SUS440C / SUS303
Серия PVS (болтовый тип, направление вниз)
Модель / Номинальная статическая нагрузка / Номинальная нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка
PVS20B / 343 Н (35 кгс) / 196 Н (20 кгс) / 50 г / Вниз / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 Н (35 кгс) / 196 Н (20 кгс) / 49 г / вниз / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 Н (60 кгс) / 490 Н (50 кгс) / 98 г / вниз / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 Н (60 кгс) / 490 Н (50 кгс) / 96 г / вниз / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1 470 Н (150 кгс) / 1 176 Н (120 кгс) / 282 г / вниз / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1 470 Н (150 кгс) / 1 176 Н (120 кгс) / 280 г / вниз / SUS440C / SUS440C / SUS440C / SUS303
Серия PV-FH (тип с режущим фланцем, вверх)
Модель / Номинальная статическая нагрузка / Номинальная рабочая нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка
PV50FH / 1 078 Н (110 кгс) / 490 Н (50 кгс) / 109 г / Вверх / SUJ2 / SUJ2 / SCM415 / Алюминий
PV50FHS / 1 078 Н (110 кгс) / 490 Н (50 кгс) / 108 г / вверх / SUS440C / SUS440C / SUS440C / алюминий
PV120FH / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 256 г / Вверх / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1 960 Н (200 кгс) / 1 176 Н (120 кгс) / 248 г / Вверх / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2 940 Н (300 кгс) / 1 568 Н (160 кгс) / 494 г / вверх / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2 940 Н (300 кгс) / 1 568 Н (160 кгс) / 506 г / вверх / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3 920 Н (400 кгс) / 2 548 Н (260 кгс) / 847 г / Вверх / SUJ2 / SUJ2 / SCM415 / Алюминий
PV260FHS / 3 920 Н (400 кгс) / 2 548 Н (260 кгс) / 870 г / вверх / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7 840 Н (800 кгс) / 3 920 Н (400 кгс) / 2 050 г / Вверх / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7 840 Н (800 кгс) / 3 920 Н (400 кгс) / 2 083 г / Вверх / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17 640 Н (1 800 кгс) / 8 820 Н (900 кгс) / 5 400 г / Вверх / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17 640 Н (1 800 кгс) / 8 820 Н (900 кгс) / 5 560 г / Вверх / SUS440C / SUS440C / SUS440C / Алюминий
Серия PVS-F (с режущим фланцем, направление вниз)
Модель / Номинальная статическая нагрузка / Номинальная рабочая нагрузка / Вес / Направление действия / Основной шарик / Малые шарики / Корпус / Крышка
PVS50F / 588 Н (60 кгс) / 490 Н (50 кгс) / 111 г / Вниз / SUJ2 / SUJ2 / SCM415 / Алюминий
PVS50FS / 588 Н (60 кгс) / 490 Н (50 кгс) / 110 г / вниз / SUS440C / SUS440C / SUS440C / алюминий
PVS120F / 1 470 Н (150 кгс) / 1 176 Н (120 кгс) / 260 г / вниз / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1 470 Н (150 кгс) / 1 176 Н (120 кгс) / 252 г / вниз / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2 940 Н (300 кгс) / 1 568 Н (160 кгс) / 485 г / вниз / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2 940 Н (300 кгс) / 1 568 Н (160 кгс) / 556 г / вниз / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4 900 Н (500 кгс) / 2 548 Н (260 кгс) / 872 г / вниз / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4 900 Н (500 кгс) / 2 548 Н (260 кгс) / 1 002 г / вниз / SUS440C / SUS440C / SUS440C / Алюминий
PVS400FM / 8 820 Н (900 кгс) / 3 920 Н (400 кгс) / 1 599 г / Вниз / SUJ3 / SUJ2 / SCM415 / Алюминий
PVS400FMS / 8 820 Н (900 кгс) / 3 920 Н (400 кгс) / 1 620 г / вниз / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18 620 Н (1 900 кгс) / 8 820 Н (900 кгс) / 5 410 г / вниз / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18 620 Н (1 900 кгс) / 8 820 Н (900 кгс) / 5 660 г / вниз / SUS440C / SUS440C / SUS440C / Al
Характеристики / технические данные
- Патент / Механизм: Оригинальная сферическая поверхность (PAT.P)
- Материалы: СТАЛЬ, НЕРЖАВЯЩАЯ СТАЛЬ (варианты SUS), СМОЛА (где применимо)
- Соответствие: Указано соответствие RoHS для серии
- Направление использования: Типы с направлением вверх (варианты PV-H, PV-BH, PV-FH) и типы с направлением вниз (варианты PVS-B, PVS-F)
- Диапазон нагрузок: от примерно 343 Н (35 кгс) до 18 620 Н (1 900 кгс) в зависимости от модели
- Диапазон веса: от ~47 г до нескольких килограммов в зависимости от модели
- Области применения: погрузочно-разгрузочные работы в запыленных, влажных, замасленных, подводных или абразивных средах; перемещение форм и порошковых заготовок; процессы промывки и резки; обработка камня
