Шариковая опора из нержавеющей стали PV series

из полимераиз сталииз пластика

Обзор

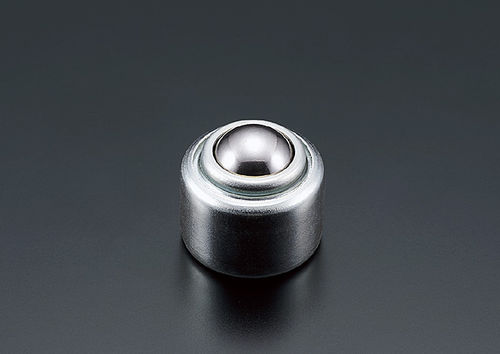

Серия Planeveyor PV-C / PV-CF оснащена встроенным пружинным демпфером в корпусе, который принимает нагрузку детали по транспортной плоскости. Эти узлы снижают ручную обработку при перемещении тяжелых грузов и в зависимости от модели предназначены для использования вверх или вверх/вниз.

Доступные серии / типы

• Серия PV-C (пресс-формованный продукт)
• Серия PV-CF
• PV-CAM (пружинный тип для отверстий штифтов под демпфер)
• PV-BC (фланцевый тип с пружинным демпфером)

Сертификаты / материалы

• Материалы: STEEL, STAINLESS, RESIN
• Соответствие / маркировка: RoHS, PAT, PAT.P

PV-C / PV-CF — пресс-формованные изделия (модели и базовые данные)
Модель | Установочная нагрузка | Максимальная нагрузка | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Вверх | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Вверх | STEEL | STEEL | SS | SS

Токарные/фрезерные изделия (пример моделей)
Модель | Установочная нагрузка | Максимальная нагрузка | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM

Дополнительные модели серии PV-C
Модель | Установочная нагрузка | Максимальная нагрузка | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM

Модели PV-CF
Модель | Установочная нагрузка | Максимальная нагрузка | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (пружинный тип для отверстий штифтов под демпфер) — описание и модели
Пружинный Planeveyor для позиционирования штампа, соответствующий отверстиям штифтов демпфера на плите пресса. Доступны два базовых размера; с использованием вспомогательных распорок возможно соответствие размерам отверстий штифтов у многих производителей прессов.

Модель | Данные по нагрузке · Величина погружения (0.5mm / 1mm / 1.5mm / 2mm) | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Вверх | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Вверх | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (фланцевый тип с пружинным демпфером) — модели
Модель | Установочная нагрузка | Максимальная нагрузка | Вес | Направление использования | Основной шар | Мелкие шарики | Корпус | Крышка
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Вверх·Вниз | SUJ2 | SUJ2 | SCM415 | SUM

Примечания
Для отдельных моделей предоставляются 3D-CAD данные и PDF-чертежи (доступны в виде модель-специфичных CAD/PDF документов).
