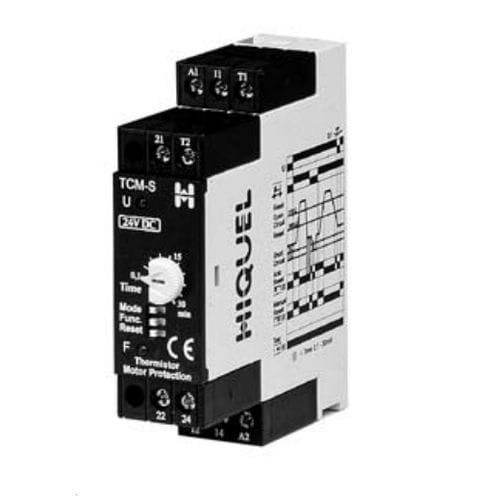

Защитное реле для измерения температуры TCM series

2NO/NFAC/DCдвигатель

- до 6 последовательно соединенных датчиков PTC - функция фиксации неисправности - обнаружение короткого замыкания и/или обрыва цепи датчика - светодиодные индикаторы для питания и выходного реле TCM используется с датчиками PTC (DIN 44081) для обеспечения постоянной защиты двигателей и другого оборудования от перегрева С одним реле TCM можно использовать до 6 последовательно соединенных PTC. При подаче напряжения питания выходное реле втягивается. Когда датчики PTC достигают номинальной температуры, TCM преобразует внезапное увеличение сопротивления в сигнал, который вызывает переключение выходного реле R. Красный светодиод F начинает мигать. Необходимо следить за тем, чтобы длинные кабели, соединяющие PTC с T1 и T2, были экранированы, иначе внешние электромагнитные воздействия могут нарушить правильное функционирование датчика. Расположенные на передней панели DIP-переключатели используются для выбора одного из двух вариантов. изменение напряжения питания номинальное напряжение +10% / -15% диапазон частот 48 - 63 Гц рабочий цикл 100%
