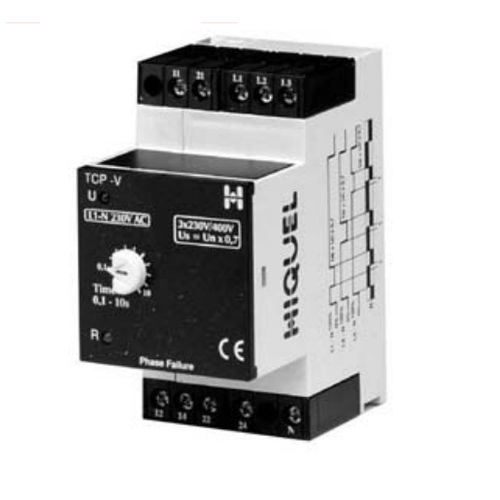

Реле для наблюдения отсутствие фазы TCP-V series

2NO/NFтрехфазовоеAC

- обнаруживает обрыв фазы или снижение фазного напряжения имеется нормальная или инвертированная функция - постоянное измерение TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 - не срабатывает при наличии восстановленного напряжения - регулируемый таймер реакции 0,1 - 10 с - Светодиодные индикаторы для питания, реле и таймера срабатывания TCP-V - это реле обрыва фазы для контроля 4-проводных, 3-фазных систем на предмет обрыва фазы или снижения фазного напряжения доVn x 0,7 или менее. Когда реле контроля обнаруживает все 3 фазы в пределах правильного диапазона, выходное реле подает напряжение. При пропадании одной фазы (> 30% от номинального напряжения) запускается таймер реакции. По истечении времени выходное реле обесточивается. Время регулируется в диапазоне от 0,1 с до 10 с и используется для выдержки времени при коротких переходных процессах, которые в противном случае вызвали бы неприятные отключения. Реле снова включается, когда фазы L1, L2 и L3 возвращаются в правильный диапазон. TCP-V может использоваться для контроля 1-фазной системы, в этом случае L1, L2 и L3 должны быть соединены вместе (см. ниже).
