- обнаруживает обрыв фазы при наличии восстановленного напряжения
- до 6 последовательно соединенных датчиков PTC
- фиксированная сигнализация асимметрии >10%
- не требуется подключение нейтрали
- регулируемый таймер реакции 0,1 - 10 с
- светодиодные индикаторы для питания, реле и таймера реакции

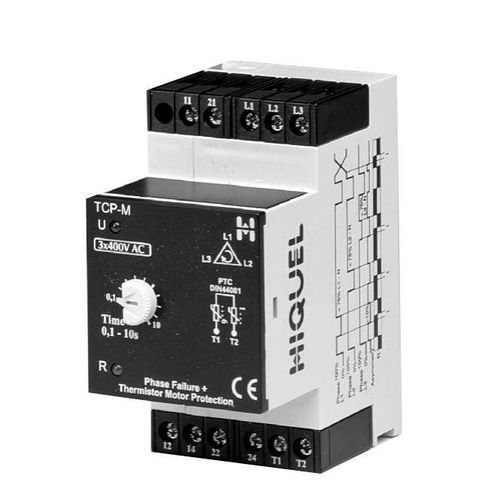

TCP-M контролирует последовательность фаз, обрыв фаз и асимметрию фаз и используется с датчиками PTC для обеспечения защиты от перегрева двигателей и другого оборудования. Когда последовательность фаз правильная, все фазы обнаружены, а сопротивление датчиков PTC на входе T1 - T2 находится в правильном диапазоне, выходное реле подает напряжение. При потере одной фазы (> Vn x 0,75 ), или обнаружении асимметрии >10%, или когда сопротивление датчиков PTC превышает порог срабатывания (3100 Ом), начинается отсчет времени реакции.
По истечении времени выходное реле срабатывает. Время регулируется в диапазоне от 0,1 с до 10 с и используется для отсечки коротких переходных процессов, которые в противном случае могли бы вызвать неприятные срабатывания. Реле снова включается, когда фазы L1, L2 и L3 возвращаются в правильный диапазон, а сопротивление датчиков падает ниже порога сброса (1650 Ом).
Реле контроля обнаружит обрыв фазы даже при наличии восстановленного напряжения на отказавшей фазе (по запросу не обнаруживается).
---
