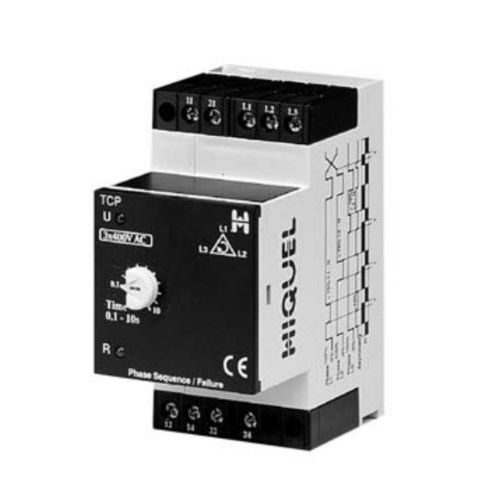

Трехфазовое реле для наблюдения TCP series

порядка чередования фаз1NO/NF2NO/NF

- обнаруживает обрыв фазы при наличии регенерированного напряжения - сигнализация фиксированной асимметрии TCP / PCP >10% TCP-L / PCP-L >30% - не требуется подключение нейтрали - регулируемый таймер реакции 0,1 - 10 с - Светодиодные индикаторы для питания, реле и таймера реакции Контрольное реле для контроля 3-проводных, 3-фазных систем на предмет обрыва одной или нескольких фаз, сдвига асимметрии фаз более 10% и правильного чередования фаз (L1, L2, L3) TCP определяет, что последовательность фаз правильная и ни одна фаза не вышла из строя, в этом случае выходное реле включается. При потере одной фазы (> 25% от номинального напряжения) или при обнаружении асимметричного сдвига (> 10%) начинается отсчет времени реакции. По истечении времени выходное реле обесточивается. Время регулируется в диапазоне от 0,1 с до 10 с и используется для задержки коротких переходных процессов, которые в противном случае вызвали бы неприятные отключения. Реле снова включается, когда фазы L1, L2 и L3 возвращаются в допустимый диапазон. Реле управления обнаружит обрыв фазы даже при наличии восстановленного напряжения на обрыве фазы (по запросу обнаружение не производится)
