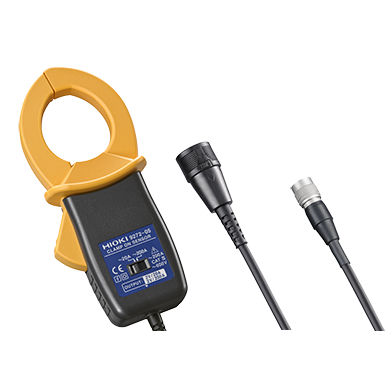

Амперометрический зажим AC/DC 9272-05

переноснойдля измерений

ЗАЖИМ НА ДАТЧИКЕ 9272-05 Идеально подходит для измерения переменного тока с низкими частотами, например, инверторные устройства управления Обзор Датчики тока Hioki являются лучшими в своем классе устройствами для использования с измерителями мощности, устройствами Memory HiCorder и высокопроизводительными осциллографами. 9272-10/9272-05 - это датчик переменного тока с частотой от 1 Гц до 100 кГц, идеально подходящий для измерения низкочастотного оборудования, такого как инверторы. CAT III 600V Основные характеристики - превосходные низкочастотные и фазовые характеристики, пригодные для проверки тока и мощности инверторных устройств управления - Широкая полоса частот от 1 Гц до 100 кГц идеально подходит для гармонического анализа, БПФ-анализа и мониторинга формы волны (только для переменного тока) Основные характеристики (Точность гарантируется в течение 6 месяцев, точность после настройки гарантируется в течение 6 месяцев) Номинальный ток - 20 A AC, или 200 A AC (выбирается) Максимально допустимый вход - 50 А об/мин (в диапазоне 20 А), 300 А об/мин (в диапазоне 200 А) Частотные характеристики - от 1 Гц (±2 % ддг. ±0,1 % ф.с.) до 100 кГц (±30 % ддг. ±0,1 % ф.с.) Точность амплитуды и фазы - Амплитуда: ±0,3 % ддг. ±0,01 % ф.с. Фаза: ±0,2° (45-66 Гц) Выходное напряжение - 2 В/20 А диапазон номинального тока или 2 В/200 А диапазон номинального тока (выход напряжения с датчиком, использование с устройством, имеющим входное сопротивление 1 MΩ или выше) Макс. номинальное напряжение на землю - 600 В об/мин (CAT III) Диаметр сердечника - φ 46 мм (1,81 дюйма) Источник питания - от ±11 В до ±15 В постоянного тока (Питание подается через блок датчиков, который поддерживает напряжение от 100 до 240 В переменного тока) Потребляемая мощность - 5 ВА Макс. (при измерении 200 А)
