КУРРЕНТСКАЯ ПРОБА

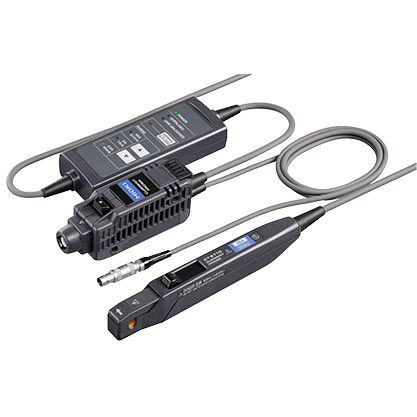

CT6710
Захватите пусковые, микро- и высокоскоростные токи с помощью одного зонда
Обзор
Плоские широкополосные токовые датчики Hioki являются лучшими в своем классе датчиками тока для использования с устройствами Memory HiCorders и высокопроизводительными осциллографами. CT6710 - это 3-диапазонный высокочувствительный токовый датчик с широкой полосой пропускания до 50 МГц и входами от 200 мкА до 30 А, позволяющий улавливать сигналы в расширенном диапазоне токов, от постоянного до переходных, при разработке импульсных источников питания, инверторов и контроллеров двигателей.
Основные характеристики
- 3 диапазона в одном зонде - 30 А, 5 А, 0,5 А. Наблюдается широкий диапазон токов от микротоков до 30 А
- широкий диапазон: постоянный ток до 50 МГц (-3 дБ)
- Высокий коэффициент S/N и 10-кратный выходной коэффициент: Наблюдать формы волны при 100 мкА/дюйм на осциллографе Максимальная чувствительность по напряжению 1 мВ/дюйм
- прямое подключение к входному разъему BNC осциллографа *1
- Также доступно: CT6711 Токовый зонд с полосой пропускания до 120 МГц постоянного тока
3 Полные диапазоны 30 А, 5 А, и 0,5 А обеспечивает спектр измерения экспансивного тока
Контролируйте ток в широком диапазоне рабочих условий от 0,5 до 30А. Просто нажмите клавишу RANGE на оконечной коробке, чтобы переключиться между диапазонами, и проанализируйте все, начиная с внезапного выброса и заканчивая медленно движущимся током потребления, и заканчивая микротоком устройств с низким энергопотреблением - и все это с помощью одного устройства.
Встроенная функция для защиты от избыточного входа
Если входной сигнал превышает номинальное значение, мигает предупреждающий индикатор. Кроме того, если выбран неверный диапазон, а затем введен токовый сигнал, превышающий номинальное значение для этого диапазона, эта функция защищает прибор от повреждений, вызванных перегревом
---
