Источник тока DC CT686 series

AC

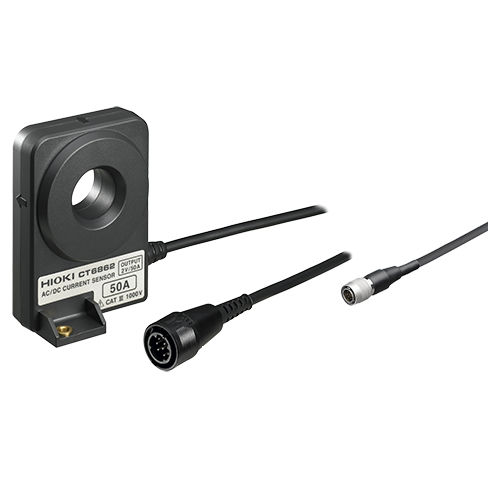

ДАТЧИК ТОКА ПЕРЕМЕННОГО ТОКА CT6862-05 Широкий диапазон рабочих температур и высокоточное измерение тока Обзор Проходные датчики переменного/постоянного тока Hioki являются лучшими в своем классе устройствами для использования с измерителями мощности, устройствами Memory HiCorder и высокопроизводительными осциллографами. CT6862 - это датчик постоянного тока с частотой 1 МГц/50A, который идеально подходит для улавливания сигналов тока от импульсных источников питания, инверторов, кондиционеров и т.д. CAT III 1000 V Основные характеристики - Сверхвысокая точность, точность по амплитуде ±0,05%, точность по фазе ±0,2° - Широкополосный постоянный ток до 1 МГц отличные частотные характеристики - Применение в области электрических и гибридных электромобилей - Широкий диапазон рабочих температур (от -30 ℃ до 85 ℃) подходит для применения в автомобилях - Идеально подходит для оценки производства солнечной энергии и топливных элементов для измерения заряда и разряда батареи и вторичной стороны инверторов - для наблюдения за формами волн, которые будут использоваться с осциллографами или устройствами памяти (используйте с блоком SENSOR UNIT) Основные характеристики (Точность гарантируется в течение 1 года, точность после регулировки - в течение 1 года) Номинальный ток - 50 A AC/DC Макс. допустимый вход - 100 А об/мин (требует снижения номинала) Частотные характеристики - Амплитуда: DC до 1 МГц Фаза: DC до 300 кГц Точность по амплитуде и фазе - DC ±0,05 % ддг. ±0,01 % футов в секунду (фаза: не определено) 16 Гц ≤ f ≤ 400 Гц ± 0,05 % ддг. ± 0,01 % ф.с. (Фаза: ± 0,2°) Определено до 1 МГц Выходное напряжение - 2 В / номинальное значение тока (выход напряжения с датчиком, использование с устройством, имеющим входное сопротивление 1 MΩ или выше) Макс. номинальное напряжение на землю - переменный/постоянный ток 1000 В (50/60 Гц, САТ III) Диаметр сердечника - φ 24 мм (0,94 дюйма)
