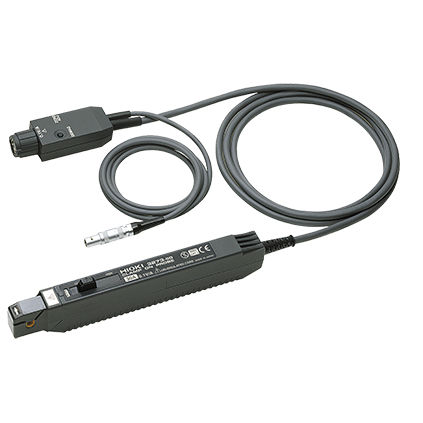

Зонд тока 327 series

для осциллографа

ЗАГРУЗКА НА ПРОБЕ 3273-50 Высокие характеристики S/N позволяют измерять формы тока заказа 10 мА Широкополосный токовый датчик для осциллографов Обзор Плоские широкополосные токовые датчики Hioki являются лучшими в своем классе датчиками тока для использования с устройствами Memory HiCorders и высокопроизводительными осциллографами. Датчик 3273-50 имеет широкую полосу пропускания постоянного тока до 50 МГц и непрерывный вход 30 А, а его применение включает в себя захват сигналов переходных токов от импульсных источников питания, инверторов и контроллеров двигателей. Зонд сконструирован с магнитным экраном высокой проницаемости для снижения влияния электрических полей, что делает его идеальным для измерения малых токов или близко расположенных сильноточных линий. Основные характеристики - Наблюдение формы волны в широком диапазоне от постоянного тока до 50 МГц - подключается непосредственно к входному разъему BNC осциллографа или терминала ввода HiCorder BNC с памятью *1 - Высокие S/N характеристики позволяют измерять формы тока заказа 10 мА (3273-50, 3276) Основные характеристики (Точность гарантируется в течение 1 года, точность после регулировки - в течение 6 месяцев) Полоса частот - DC до 50 МГц (-3 дБ) Время подъема - 7 нс или меньше Уровень шума - макс. 2,5 мА среднеквадратичное значение. (полоса пропускания ограничена 20 МГц) Непрерывный допустимый вход - 30 А об/мин (требует снижения частоты) Макс. допустимый пиковый вход - 50 А пиковый (не непрерывный) Точность амплитуды (30 мин. после включения, после размагничивания и нулевой регулировки) - ±1,0% об/мин. ±1 мВ в секунду (DC, 45-66 Гц, 0-30 А об/мин) ±2 % дпд (DC, от 45 до 66 Гц, от 30 А об/мин до пика 50 А)
