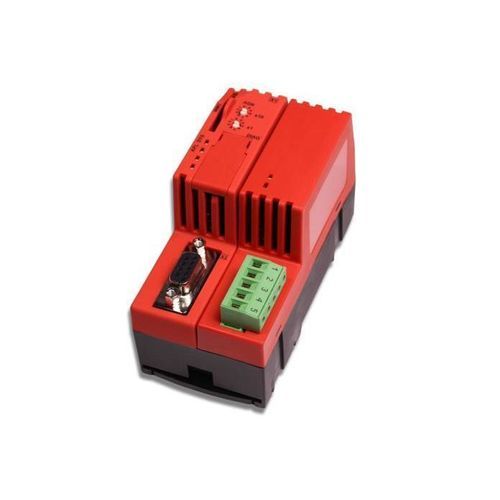

Мосток связи NT 100-DP-DN

промышленныйпоследовательныйRS-485

Обзор
netTAP 100 NT 100-DP-DN — это DIN-рейковый шлюз для преобразования протоколов между PROFIBUS DP и DeviceNet. Обеспечивает отображение I/O в реальном времени и преобразование протоколов в ролях мастера и ведомого, позволяя интегрировать подчинённые PROFIBUS-магистрали в сети DeviceNet и наоборот. Лицензированная Master-функция без ограничений.

Основные моменты

• Интегрирует подчинённый сегмент сети PROFIBUS в DeviceNet и наоборот
• Мастер для до 125 PROFIBUS-ведомых или 63 узлов DeviceNet
• Период конверсии I/O < 10 ms для высокоскоростных приложений реального времени
• Замена устройства за секунды с использованием съёмной карты памяти
• Загружаемая прошивка для гибкого добавления преобразований
• Диагностика и конфигурация через USB-интерфейс

Поддерживаемые протоколы

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Технические характеристики

• Название продукта: NT 100-DP-DN
• Номер детали: 1718.170
• Краткое описание: шлюз PROFIBUS DP → DeviceNet
• Контроллер связи: netX 100
• Встроенная память: 8 MB SDRAM и 4 MB последовательный Flash
• Карта памяти: SD или MMC, макс. 2 GByte
• Питание: 24 V DC ± 6 V
• Типичный ток при 24 V: 130 mA
• Типичное энергопотребление: 3,2 W
• Разъём питания: Mini-COMBICON, 2-пин
• Защита от обратной полярности: да
• Интерфейс связи X2: PROFIBUS-DP, оптически изолированный RS-485, D-Sub 9-пин
• Интерфейс связи X3: DeviceNet, ISO 11898 оптически изолированный, COMBICON 5-пин
• Диагностический интерфейс: USB (Mini-USB, 5-пин)
• Индикаторы: светодиоды SYS, APL, COM (красный/зелёный), MNS (красный/зелёный)
• Элементы управления: сетевой адрес через 2 поворотных переключателя
• Рабочая температура: 0 … +60 °C
• Влажность: конденсация не допускается
• Степень загрязнения: использовать в условиях степени загрязнения 2 для соответствия UL
• Высота над уровнем моря: 0 … 2000 m
• Габариты (Д x Ш x В): 100 x 52 x 70 mm (без разъёма)
• Вес: approx. 150 g
• Степень защиты: IP 20
• Крепление: DIN-рейка EN 60715
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS = Yes, CE = Yes, UKCA = Yes
• Сертификация UL: UL 508 (UL-File No E334100)
• Эмиссия ЭМС: CISPR 11 Class A; Помехоустойчивость: EN 61131-2
• ESD (воздушный разряд): EN 61000-4-2 ±8 kV Критерий B; ESD (контактный): ±4 kV Критерий A
• Burst: EN 61000-4-4 ±2 kV Критерий B; Surge (линии данных): EN 61000-4-5 ±1 kV Критерий B
