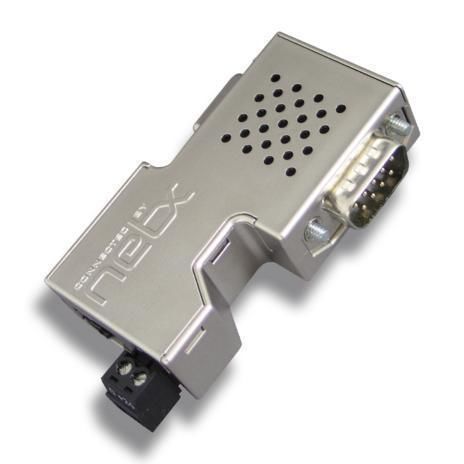

Соединитель для передачи данных NL 50-MPI

RJ45EthernetD-sub

Обзор
Hilscher NL 50-MPI — это программный разъём, монтируемый непосредственно на PLC S7-200/300/400, обеспечивающий программирование, визуализацию и управление по Ethernet. Адаптер интегрируется как устройство программирования (PG) в STEP7® и TIA Portal и настраивается через инженерный инструмент или встроенный веб-сервер. Поддерживается ISO on TCP (RFC1006) для сопряжения систем визуализации и сторонних устройств, возможна удалённая поддержка и логирование через маршрутизаторы по стандартному TCP/IP, а также прямая связь PLC–PLC, даже если у контроллера нет встроенного Ethernet-порта. Встроенная диагностика PROFIBUS и службы Master Class 2 DPV1 обеспечивают полную конфигурацию DP-слейвов в STEP7®. Питание 24 V DC; контакты 1:1 позволяют подключать дополнительные устройства на той же шине MPI/DP.

Ключевые особенности

• Подключение к любому свободному порту PROFIBUS/MPI/PPI
• Экономичная альтернатива оригинальным S7 Ethernet CP
• Автоматическая интеграция драйвера в STEP7® и TIA Portal
• Сопряжение двух PLC без Ethernet-интерфейса
• Мгновенное подключение совместимых HMI по Ethernet
• Доступ из пользовательских приложений (например, C++, C#)

Поддерживаемые протоколы

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Технические характеристики

• Наименование продукта: NL 50-MPI
• Номер изделия: 1701.430
• Краткое описание: Ethernet-программный разъём для S7-200/300/400
• Функция: мониторинг, программирование и визуализация S7 PLC по Ethernet
• Тип контроллера связи: netX 50
• ОЗУ: 8 MB SDRAM
• FLASH: 4 MB последовательной flash-памяти (boot loader, прошивка, конфигурация)
• Питание: 24 V DC ±6 V DC
• Типичный ток: 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Разъём питания/программирования PLC: D-Sub 9-pin (1:1 соединение)
• Разъём внешнего питания: Mini-COMBICON 3.81 mm, 2-pin
• Интерфейс PROFIBUS: RS-485 (не гальванически развязанный HW rev.2/3; гальванически развязанный с HW rev.4)
• Ethernet-интерфейс: 10BASE-T/100BASE-TX, гальваническая развязка; RJ45; автосогласование и автокроссовер
• Индикаторы: SYS, COM, LNK, ACT
• Температура эксплуатации: 0 °C … +55 °C
• Влажность: 0–85 % относительной влажности (без конденсации)
• Габариты (Д x Ш x В): 74.3 x 40.6 x 16.7 мм
• Вес: approx. 40 г
• Степень защиты: IP20
• Монтаж: непосредственно на PLC (возможно крепление на DIN-рейку / приставной монтаж)
• ПО для конфигурации: SyCon MPI или драйвер IBHnet; интеграция как PG в STEP7/TIA Portal
• Соответствие: RoHS, CE; указанные уровни помехоустойчивости EMV/ESD

Типичные области применения

• Программирование и ввод в эксплуатацию PLC S7-200/300/400 по Ethernet
• Проектирование HMI и подключение WinCC к системам S7
• Удалённая поддержка и логирование через сети и маршрутизаторы
• Сетевое объединение и прямая связь между несколькими PLC
• Диагностика PROFIBUS и параметрирование DP-слейвов в STEP7®
