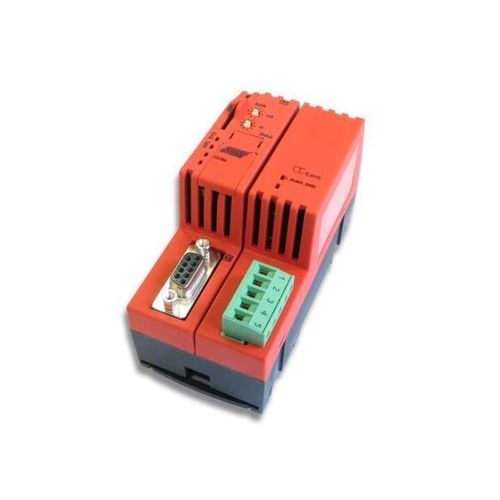

Мосток связи NT 100-DP-CC

промышленныйEthernetпоследовательный

Обзор продукта
netTAP 100 — это протокольный шлюз, который соединяет и преобразует данные между 2-портовым протоколом реального времени Ethernet и протоколами полевого уровня или последовательной автоматизации. Поддерживает преобразования fieldbus↔fieldbus, fieldbus↔serial и Ethernet↔fieldbus, при этом функция Master с лицензией не ограничена. Устройство оснащено слотом для карты памяти для хранения прошивки и конфигурации, что позволяет быстро заменить устройство, перенесши карту в резервную единицу. netTAP 100 также поддерживает программирование собственных последовательных протоколов с помощью скриптового языка netSCRIPT на базе Lua и включает среду разработки для быстрой реализации протоколов и пред/пост-обработки I/O при конвертации.

Основные особенности

• Интегрирует подчинённый сегмент сети PROFIBUS в систему CC-Link
• Работает как PROFIBUS Master для до 125 PROFIBUS-ведомых устройств
• Короткий цикл конверсии данных I/O: < 10 ms
• Замена устройства за секунды с помощью съёмной карты памяти
• Загружаемая прошивка для включения дополнительных профилей конверсии
• Диагностика и конфигурация через USB-интерфейс

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Ведомый
• CC-Link Ведомый

Технические характеристики

• Название продукта: NT 100-DP-CC
• Артикул: 1718.140
• Краткое описание: Шлюз PROFIBUS DP в CC-Link ведомый
• Контроллер связи: netX 100
• ОЗУ: 8 MB SDRAM
• FLASH: 4 MB последовательная Flash
• Карта памяти: SD или MMC, макс. 2 GByte
• Напряжение питания: 24 V DC ± 6 V
• Максимальный ток при 24 V (тип.): 130 mA
• Типичное энергопотребление: 3.2 W
• Разъём питания: Mini-COMBICON, 2-контактный (защита от обратной полярности)
• Интерфейс PROFIBUS (X2): PROFIBUS-DP, оптически изолированный RS-485, D-Sub 9-контактный
• Интерфейс CC-Link (X3): CC-Link V2.0 и 1.1, RS-485, COMBICON 5-контактный
• Интерфейс диагностики: USB, Mini-USB 5-контактный
• Индикаторы: светодиоды - SYS, APL, COM (красный/зелёный), L RUN / L ERR
• Настройка: адрес сети посредством 2 вращающихся переключателей
• Рабочая температура: 0 … +60 °C
• Влажность: конденсация запрещена
• Степень загрязнения: использование в среде степени загрязнения 2 для соответствия UL
• Высота над уровнем моря: 0 … 2000 m
• Габариты (Д x Ш x В): 100 x 52 x 70 mm (без разъёма)
• Вес: ок. 150 g
• Степень защиты: IP20
• Крепление: DIN-рейка EN 60715
• Программное обеспечение конфигурации: SYCON.net
• RoHS: Да
• Сертификация UL: UL 508 (UL-File No E334100)
• ЭМС: CE, UKCA; Эмиссия: CISPR 11 Класс A; Помехозащённость: EN 61131-2
