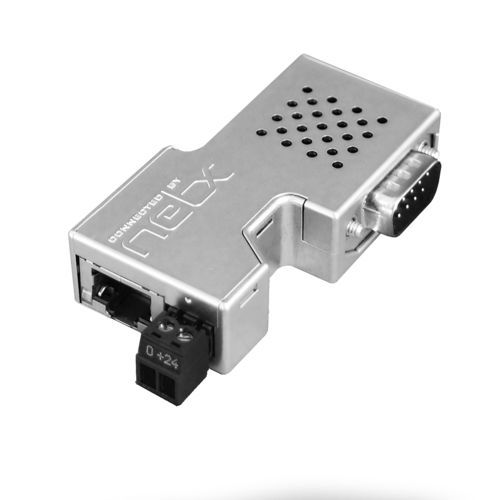

Соединитель для передачи данных NL 51N-DPL

RJ45Ethernetиз поликарбоната

Описание продукта
netLINK PROXY NL 51N-DPL — это подключаемый прокси-коннектор PROFINET/PROFIBUS, который интегрирует существующее устройство PROFIBUS DP-slave в сеть PROFINET. Устройство надевается непосредственно на интерфейс PROFIBUS DP слейва и подключается к PROFINET через разъём RJ45. На стороне PROFINET оно функционирует как стандартное I/O-устройство, а данные процесса слейва отображаются в PROFINET как модули в слотах/субслотах.

Ключевые преимущества

• Быстрое преобразование PROFIBUS DP-slave в PROFINET IO-Device
• Прямое подключение на интерфейс PROFIBUS DP
• Полная поддержка сигнализации PROFIBUS, диагностики и DPV1
• Автоматическая генерация GSDML для импорта в конфигурацию PROFINET-контроллеров
• Сертифицированное устройство — нет необходимости в отдельной сертификации PROFINET со стороны заказчика

Поддерживаемые протоколы

• PROFIBUS DP (slave)
• PROFINET IO-Device

Установка и настройка
Ввод в эксплуатацию осуществляется через Ethernet-порт — либо посредством прямого подключения к ПК, либо через PROFINET‑коммутатор в режиме работы. Конфигурация и диагностика выполняются с помощью базового на FDT/DTM инструмента SYCON.net. Если GSD-файл слейва недоступен, функция сканирования автоматически идентифицирует устройство в PROFIBUS и получает параметры конфигурации.

Технические характеристики

• Форм-фактор: прокси‑штекер для непосредственного монтажа на интерфейс PROFIBUS DP
• Подключение PROFINET: RJ45
• Питание: 24 В (можно взять питание от DP-slave и подключить к 2-контактному COMBICON)
• Автоматическое сканирование и генерация GSDML для упрощения импорта в PROFINET-инструменты
• Поддержка сигнализации PROFIBUS, диагностики и DPV1
• При короткой длине линии PROFIBUS не требуется внешний терминатор шины

Заказ и документация

• Семейство: netLINK PROXY
• Модель/артикул: NL 51N-DPL
• Типовое применение: модернизация существующих PROFIBUS DP-slave до PROFINET без повторной разработки устройства
• Доступные документы: руководство по установке и описанию аппаратуры, руководства по настройке, технические спецификации и рекомендации по применению
