Оптический датчик свет TTL

для трехмерной измерительной машины

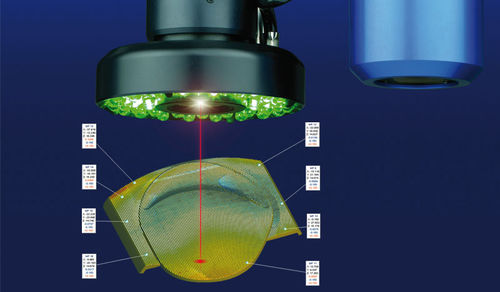

Лазер TTL для освечивания объекта и видеосенсор приема и обработки изображений совместно используют один и тот же оптический путь (через объектив). Применение такого коаксиального принципа обеспечивает возможность мгновенного переключения оптического канала между камерой сенсора и лазером освечивания. Поскольку при использовании этого принципа не вводится смещение луча между двумя сенсорами, то не наблюдается потерь в диапазоне измерений по оси X и минимизируются затраты времени на калибровку. Как в сенсоре с высокоскоростной автофокусировкой, в TTL-лазере используется световой поток, отраженный от поверхности измеряемого объекта для определения наиболее оптимального фокусного расстояния для видеосенсора. Расстояние до поверхности измеряемого объекта определяется триангуляцией (разбивкой на треугольные сегменты) потока отраженного света и использования его для установки вертикальной позиции камеры. Применение TTL-лазера обеспечивает существенное ускорение процесса фокусировки по сравнению с обычной техникой видео фокусировки при одновременном достижении улучшенных параметров воспроизводимости результатов измерений. В результате обеспечивается увеличение общей скорости измерений и поэтому повышается производительность при приемочном контроле размерных параметров деталей.
