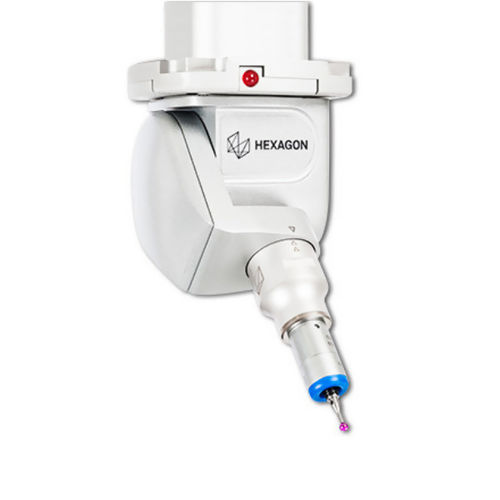

Автоматический зонд HH-A series

HH-A-5 и HH-AS-5 – автоматические измерительные головки с шагом градуировки 5° Полностью автоматизированная высокоточная измерительная головка представляет собой универсальный компонент системы, который используется во всех многокоординатных измерительных машинах, как для моделирования, так и в процессах производства. Она может использоваться с удлинительными стержнями длиной до 300 мм. Датчики могут подсоединяться к измерительной головке с помощью шарнирного соединения (HH-A-T5 и HH-AS-T5) или резьбового разъема M8 (HH-A-M5 и HH-AS-M5). Измерительные головки могут градуироваться с шагом 5° и принимать 3024 уникальных положений. Измерительные головки имеют высокую скорость перемещения и вращения. Датчики можно заменять вручную, либо автоматически (с помощью устройства замены HR-R), повторной калибровки не требуется. Имеется два способа установки измерительной головки на машине. HH-A-T5 и HH-A-M5 оснащены хвостовиком или фланцем, который присоединяется к машине. HH-AS-T5 и HH-AS-M5 могут крепиться непосредственно к машине с помощью плунжера 80 или 65 мм.
