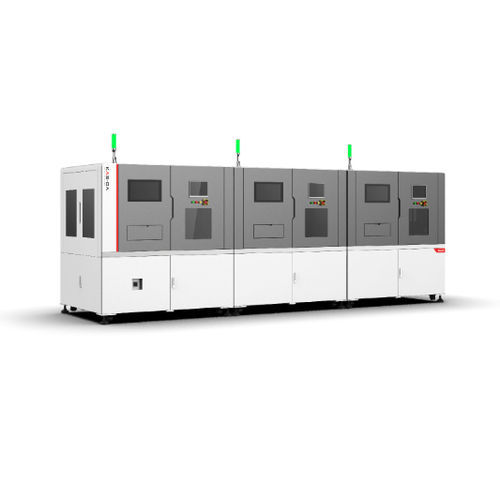

Автоматическая упаковочная машина KAS

Описание продукта
Серия автоматизированных зажимных устройств KAS разработана для удовлетворения требований автоматизированных производственных линий силовых модулей и может быть адаптирована под технологические особенности и процессы заказчика. Система включает в себя автоматическую подачу/снятие, перезагрузку изделий, перемещение и сборочные операции в производственном процессе.

Подающее устройство DBC
Подающее устройство DBC предназначено для автоматической подачи DBC на подложки для печати или на поддоны последующих операций. Устройство состоит в основном из магазина DBC, механизма подачи, подъёма и позиционирования, трёхосевого робота, вакуумной системы и сопутствующих механизмов.

• Захват DBC присосками и размещение в носителе;
• Подсчет взятий присоской и функции сигнализации;
• Проверка и оценка положения DBC после размещения;
• Защита от падения и предотвращение ошибок при подаче DBC;
• Зона подачи DBC обеспечивает высоту подачи не менее 230 мм;
• Непрерывная подача;
• Предусмотрён интерфейс для AGV-платформ.

Переключение носителей
Устройство переключения носителей используется для смены элементов носителя в процессе зажима; основными элементами являются трёхосевой модуль, CCD-наведение, конвейер и амортизирующие механизмы.

• Перемещение изделий на другие подносы методом захвата или всасывания;
• Функции подсчёта и сигнализации;
• Проверка и оценка положения изделия после размещения;
• Защита от падения и предотвращение ошибок;
• Предусмотрён интерфейс для AGV-платформ;
• Запись информации об ошибках и сигналах устройств с возможностью просмотра истории.

Переключение носителей (детализированные функции)
Устройство реализует переключение изделий между различными элементами носителя в процессе зажима, включая CCD-наведение и трёхосевые операции. Обеспечивает подсчёт, сигнализацию, проверку позиции, предотвращение ошибок и интерфейс AGV.

Устройство загрузки/разгрузки для бондинга
Устройство загрузки/разгрузки для бондинга обрабатывает изделия, поставляемые в лотках или корзинах для бондирования, выполняя разделение по лоткам, позиционирование и подготовку к бондингу. Основные механизмы: подъём, подача, позиционирование, прижатие, вакуум и выталкивание лотка.

• Функция позиционирования и фиксации изделия, включая прижатие и вакуум; независимый индикатор величины вакуума;
• Функции подсчёта и сигнализации;
• Предусмотрён интерфейс для AGV-платформ;
• Запись информации об ошибках и сигналах устройств с возможностью просмотра истории.

Станок для сборки боковой рамы
Устройство сборки боковой рамы автоматизирует герметичное соединение корпуса модуля с платой основания. Основные компоненты включают линию, механизм позиционирования носителя, трёхосевые дозирующие станции, трёхосевые манипуляторы для сборки корпуса, подачу лотков, резку вибрационной чашей, трёхосевое взятие втулок, лазерную маркировку, сбор лотков и подъём модуля-корзины.

• Дозирование/измерение объёма клея для предотвращения перелива, протечек или недостатка;
• Сигнализация низкого уровня клея с возможностью дозаправки без остановки линии;
• Подсчёт операций захвата/резки с функциями сигнализации;
• Проверка позиции после размещения изделия;
• Автоматическое переключение зажимов/резаков в зависимости от размеров изделия;
• Запись информации об ошибках и сигналах устройств с возможностью просмотра истории.

Характеристики / спецификации (обзор)

• Подходит для автоматизированных линий производства силовых модулей; поддерживает адаптацию оборудования под технологию заказчика;
• Ключевые модули: подача DBC, переключение носителей, обмен носителей/оснастки, загрузка/разгрузка для бондинга, сборка боковой рамы и т.д.;
• Типичные функции: захват/перенос всасыванием или захватом, подсчёт и сигнализация, проверка и оценка позиции после размещения, защита от падения и предотвращение ошибок, ведение истории сигналов;
• Поддерживает непрерывную подачу и соответствует требованию высоты подачи не менее 230 мм;
• Предусмотрен интерфейс AGV для интеграции с логистическими AGV;
• Основные приводы и передающие механизмы: трёхосевые манипуляторы, CCD-наведение, вакуум, магазины, механизмы подачи, подъёмы, вибрационные чаши, лазерная маркировка и т.д.
